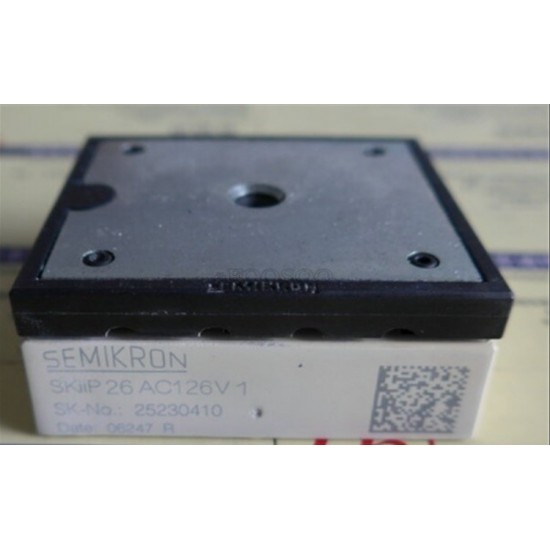

Semikron SKiiP26AC126V1 70A 1200V MiniSKiiP IGBT Modülü

Semikron SKiiP26AC126V1 70A 1200V MiniSKiiP IGBT Modülü

Ürün kodu: SKiiP26AC126V1
Semikron malzeme numarası: 25230100
Marka: Semikron / Semikron Danfoss
Ürün serisi: MiniSKiiP
Gövde: MiniSKiiP II 2
Ürün türü: Üç faz inverter IGBT modülü
Topoloji: Six-pack / üç faz tam köprü
IGBT sayısı: 6
Gerilim sınıfı: 1200 V
Nominal akım: 70 A
Maksimum kolektör akımı: Koşula bağlı yaklaşık 88 A
Çip teknolojisi: IGBT 3 Trench
Diyot teknolojisi: CAL serbest dolaşım diyotları
Bağlantı sistemi: Yay baskılı elektrik kontakları
Yaklaşık ölçüler: 59 × 52 × 16 mm
Net ağırlık: Yaklaşık 55 g
İnverter güç sınıfı: 36 kVA’ya kadar
Tipik motor gücü: 18,5 kW
Montaj: Baskı devre ve soğutucu arasında basınçlı montaj

Semikron Danfoss’un güncel ürün verileri SKiiP26AC126V1 ailesini 70 A, 1200 V, six-pack topolojili, MiniSKiiP II 2 gövdeli bir IGBT modülü olarak tanımlar. Ürün; hızlı Trench IGBT’ler, CAL teknolojili diyotlar ve yay baskılı terminaller kullanır

Semikron SKiiP26AC126V1, üç fazlı motor sürücüleri ve endüstriyel güç dönüştürme sistemleri için geliştirilmiş 70 A, 1200 V sınıfında MiniSKiiP IGBT modülüdür. MiniSKiiP II 2 gövde içerisinde üç faz inverter köprüsünü oluşturan altı adet IGBT ve bunlara paralel bağlı hızlı serbest dolaşım diyotları bulunur.

Six-pack devre yapısında U, V ve W motor fazlarının her biri üst ve alt IGBT’den oluşur. Kontrol kartından gelen altı PWM sinyali, uygun gate sürücü devresi üzerinden bu anahtarları kontrol eder. DC bara enerjisi böylece değişken frekans ve gerilime sahip üç fazlı AC çıkışa dönüştürülür. Motorun hızı, torku ve dönüş yönü sürücünün kontrol algoritmasıyla ayarlanabilir.

SKiiP26AC126V1, 36 kVA seviyesine kadar inverter uygulamaları ve yaklaşık 18,5 kW motor sürücüleri için kullanılabilir. Gerçek kullanılabilir güç; anahtarlama frekansı, soğutucu sıcaklığı, motor yükü, ortam koşulları ve PWM yöntemine göre değişir. Ürün; pompalar, fanlar, kompresörler, konveyörler, HVAC sistemleri, servo uygulamaları, UPS ve genel amaçlı frekans inverterlerinde değerlendirilebilir.

IGBT 3 Trench teknolojisi, iletim ve anahtarlama kayıpları arasında dengeli performans sağlamaya yöneliktir. CAL teknolojili serbest dolaşım diyotları, motor gibi endüktif yüklerde IGBT’lerin kapanması sırasında akımın güvenli biçimde devam etmesine yardımcı olur. Yay baskılı elektrik kontakları, modülün PCB’ye lehimlenmeden basınç sistemiyle bağlanmasını sağlar.

Montajda uygun MiniSKiiP baskı kapağı, doğru sıkma kuvveti ve homojen termal arayüz kullanılmalıdır. Modül doğrudan vidalı terminalli standart IGBT’ler gibi monte edilmemelidir. Değişim öncesinde gate sürücü kanalları, DC bara kondansatörleri, motor izolasyonu ve aşırı akım koruması kontrol edilmelidir. M00, M10, M11, M21 ve M25 gibi varyantların kapak ve termal macun özellikleri farklı olduğundan tam ürün varyantı sipariş öncesinde doğrulanmalıdır.
