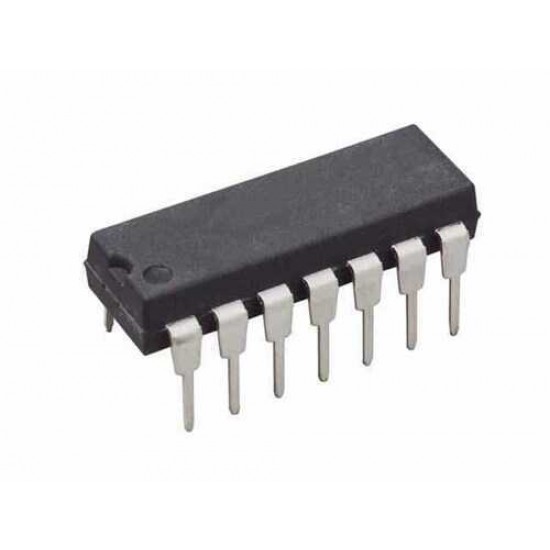

TS3704CN DIP-14 Dörtlü CMOS Karşılaştırıcı

TS3704CN DIP-14 Dörtlü CMOS Karşılaştırıcı

Ürün kodu: TS3704CN
Üretici: STMicroelectronics
Ürün tipi: Dörtlü gerilim karşılaştırıcı
Paket tipi: DIP-14
Kanal sayısı: 4
Teknoloji: CMOS

TS3704CN, düşük güç tüketimi gerektiren elektronik devreler için geliştirilmiş dört kanallı CMOS gerilim karşılaştırıcı entegresidir. Her kanal iki analog giriş arasındaki gerilim seviyesini karşılaştırır ve sonuca göre dijital karakterde bir çıkış üretir. Dört bağımsız karşılaştırıcının aynı gövdede bulunması, birden fazla eşik değerinin tek entegreyle izlenmesine olanak tanır.

Gerilim karşılaştırıcıları; sensör sinyallerinin belirli seviyeleri geçip geçmediğinin algılanması, batarya seviyesinin kontrol edilmesi, sıfır geçiş algılama, alarm üretme ve osilatör devrelerinde kullanılır. TS3704CN’nin CMOS yapısı, düşük besleme akımının önemli olduğu sistemler açısından avantaj sağlar. Girişlerin toprak seviyesine yakın sinyalleri değerlendirebilmesi, tek beslemeli ölçüm ve kontrol uygulamalarının kurulmasını kolaylaştırır.

Çıkış yapısı, uygun harici pull-up direnciyle farklı lojik devrelere bağlanabilecek şekilde kullanılabilir. Bu sayede aynı çıkış hattında belirli koşullar altında birden fazla karşılaştırıcı veya kontrol elemanı değerlendirilebilir. Karşılaştırma eşiği çevresinde gürültü bulunuyorsa çıkışın hızlı biçimde açılıp kapanmasını engellemek için harici pozitif geri besleme ile histerezis oluşturulabilir.

CN kodu, ürünün 14 pinli delik montaj DIP gövde seçeneğini belirtir. Bu paket prototip devrelerde, soketli uygulamalarda ve eski nesil endüstriyel kartların tamirinde kullanım kolaylığı sağlar. Değişim sırasında besleme aralığı, giriş ortak-mod sınırları, çıkış tipi ve pin bağlantıları karşılaştırılmalıdır. Benzer isimli operasyonel yükselteçlerin veya push-pull çıkışlı karşılaştırıcıların TS3704CN yerine doğrudan takılması uygun olmayabilir.
