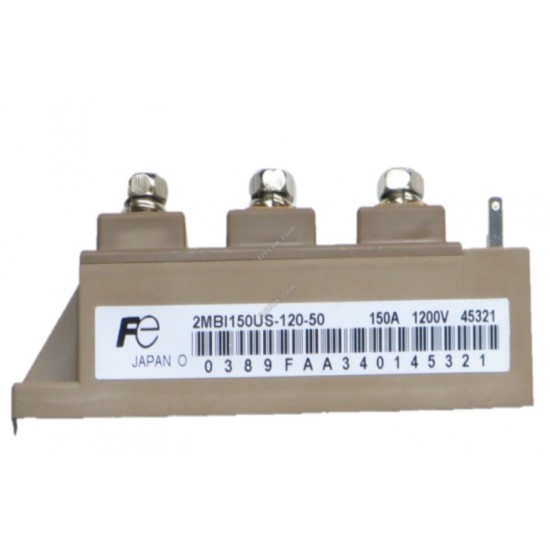

2MBI150US_120

Ürün kodu: 2MBI150US-120
Marka: Fuji Electric
Ürün türü: Çift IGBT yarım köprü modülü
Temel değerler: 1200 V, 150 A

Fuji Electric 2MBI150US-120, endüstriyel inverter ve motor sürücülerinin güç katlarında kullanılan 1200 V ve 150 A sınıfında çift IGBT modülüdür. Modülün içerisinde seri bağlanmış iki IGBT ve her IGBT’ye ters paralel bağlanan serbest dolaşım diyotları bulunur. Bu bağlantı yapısı bir inverter fazını oluşturan yarım köprü topolojisine karşılık gelir.

1200 V kolektör-emetör gerilim sınıfı, modülün üç fazlı 380–480 V AC şebekeyle çalışan sürücülerde kullanılmasına olanak verir. 150 A nominal akım değeri ise uygun soğutma ve anahtarlama koşullarında modülün sürekli akım kapasitesini ifade eder. Kullanılabilir gerçek çıkış akımı; taşıyıcı frekansı, soğutucu sıcaklığı, motor yükü ve birleşim sıcaklığına bağlıdır.

2MBI150US-120; frekans konvertörleri, servo sürücüler, kaynak makineleri, UPS sistemleri, endüstriyel güç kaynakları ve yenilenebilir enerji inverterlerinde kullanılabilir. Üç fazlı bir inverter oluşturmak için genellikle bu yarım köprü modüllerinden üç adet kullanılır.

Gate sürücü devresinde üst ve alt IGBT’lerin aynı anda iletime girmesini önleyen ölü zaman uygulanmalıdır. Kısa devre sırasında IGBT akımı çok hızlı yükseldiğinden desatürasyon koruması ve hızlı gate kapatma devresi kullanılması önerilir. Gate direnci, anahtarlama hızını ve elektromanyetik paraziti doğrudan etkiler.

Montajda modül tabanı ile soğutucu arasında ince ve homojen termal arayüz kullanılmalıdır. Modül değişiminde yalnızca 1200 V ve 150 A bilgileri değil; terminal sırası, vida aralıkları, gövde ölçüsü, iç devre topolojisi ve anahtarlama karakteristikleri de karşılaştırılmalıdır.
