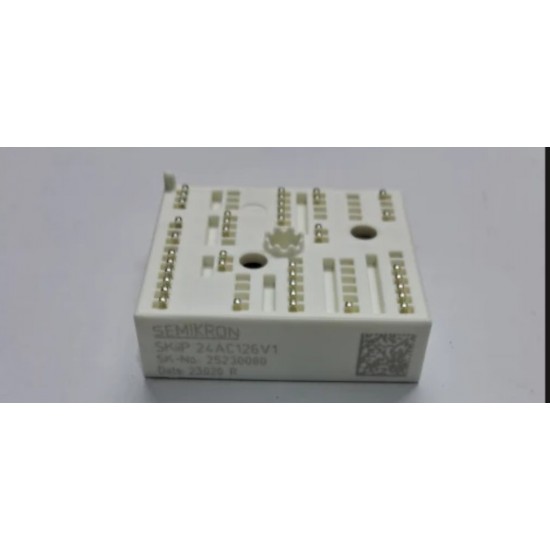

Semikron SKiiP24AC126V1 35A 1200V IGBT Modülü

Semikron SKiiP24AC126V1 35A 1200V MiniSKiiP IGBT Modülü

Ürün kodu: SKiiP24AC126V1
Semikron malzeme numarası: 25230080
Marka: Semikron / Semikron Danfoss
Ürün serisi: MiniSKiiP
Gövde: MiniSKiiP II 2
Ürün türü: Üç faz inverter IGBT modülü
Devre topolojisi: Six-pack / üç faz tam köprü
IGBT sayısı: 6
Kolektör-emiter gerilimi: 1200 V
Nominal inverter akımı: 35 A
Maksimum kolektör akımı: Yaklaşık 52 A
Piyasada kullanılan akım tanımı: 50 A sınıfı
IGBT teknolojisi: Trench IGBT
Dahili diyotlar: Hızlı serbest dolaşım diyotları
Bağlantı yöntemi: Yay baskılı elektrik kontakları
Montaj: Basınç kapağıyla PCB ve soğutucu arasına montaj
Gövde ölçüleri: MiniSKiiP II 2 sınıfı, yaklaşık 59 × 52 × 16 mm

Teknik kataloglarda SKiiP24AC126V1 için 52 A azami ve 35 A nominal çalışma akımı değerleri görülür. Piyasadaki bazı kataloglarda ürün “50 A” olarak adlandırılmaktadır. Ürün başlığında güvenli ve teknik açıdan doğru değer olarak 35 A nominal akımın kullanılması daha uygundur.

Semikron SKiiP24AC126V1, üç fazlı motor sürücüleri ve kompakt endüstriyel inverterler için geliştirilmiş 35 A nominal akım ve 1200 V gerilim sınıfında MiniSKiiP IGBT güç modülüdür. MiniSKiiP II 2 gövde içerisinde üç faz inverter köprüsünü oluşturan altı IGBT ile bu anahtarlara paralel bağlanmış hızlı serbest dolaşım diyotları bulunur.

Modülün U, V ve W çıkış fazlarının her biri bir üst ve bir alt IGBT’den oluşur. Kontrol kartından gelen PWM sinyalleri uygun gate sürücü devresi üzerinden IGBT’lere iletilir. Böylece DC bara gerilimi, motorun hızını ve torkunu kontrol etmek için değişken frekanslı üç faz AC çıkışa dönüştürülür.

1200 V gerilim dayanımı, SKiiP24AC126V1’in özellikle 380–480 V AC şebeke sınıfındaki motor sürücülerinde kullanılmasına imkân verir. Ürün; pompa, fan, konveyör, HVAC ünitesi, kompresör, üretim makinesi, servo sistem, UPS ve genel amaçlı frekans inverterlerinde değerlendirilebilir. Gerçek çıkış gücü; motor yüküne, anahtarlama frekansına, soğutucu sıcaklığına ve sürücünün koruma ayarlarına bağlıdır.

MiniSKiiP modüllerde elektrik bağlantıları klasik vidalı güç terminalleri yerine yay baskılı kontaklarla gerçekleştirilir. Bu yapı, uygun basınç kapağı kullanıldığında PCB bağlantılarında homojen temas sağlar. Modülün mekanik montajı için üreticinin belirlediği baskı kapağı, vida sırası ve sıkma torku kullanılmalıdır.

SKiiP24AC126V1 değiştirilmeden önce gate sürücü beslemeleri, PWM çıkışları, DC bara kondansatörleri, akım algılama devresi ve motor izolasyonu kontrol edilmelidir. Üst ve alt IGBT’lerin aynı anda iletime geçmesini engelleyen dead-time ayarı doğrulanmalıdır. M00, M01, M10, M11, M15, M20, M21 ve M25 varyantları; kapak yüksekliği ve termal arayüz malzemesi bakımından farklı olduğundan stoktaki ürünün tam kodu kontrol edilmelidir.

Akım değeri notu: Bazı satıcılar SKiiP24AC126V1’i 50 A olarak listeler. Semikron kataloglarında yaklaşık 52 A azami kolektör akımı ve 35 A nominal çalışma akımı ayrımı bulunmaktadır. Ürün başlığında “35 A nominal” ifadesini kullanmanız teknik açıdan daha doğru olacaktır.
