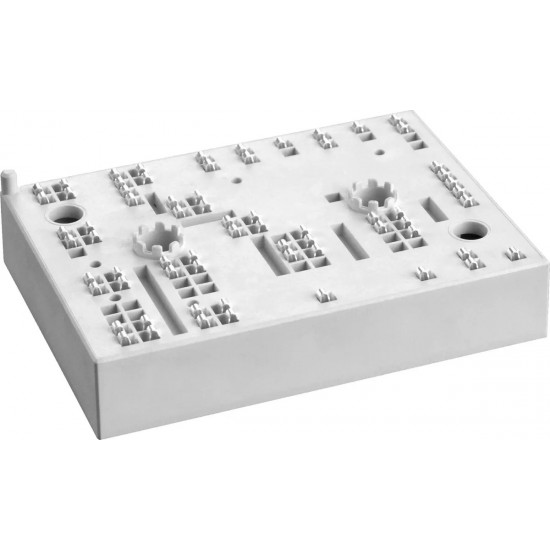

SKiiP 39AC12T4V1, 1200V 150A IGBT Modül

Ürün kodu: SKiiP39AC12T4V1 / 25231450
Marka: Semikron Danfoss
Ürün türü: Üç fazlı inverter IGBT modülü
Temel değerler: 1200 V, 150 A, 30 kW

Semikron SKiiP39AC12T4V1, üç fazlı endüstriyel inverterlerin güç çıkış katında kullanılmak üzere geliştirilmiş 1200 V ve 150 A sınıfında bir IGBT modülüdür. İçerisinde altı IGBT’den oluşan üç fazlı inverter köprüsü, serbest dolaşım diyotları ve sıcaklık ölçümüne yönelik NTC termistör bulunur.

Modül yaklaşık 30 kW güç sınıfındaki inverter uygulamalarına yöneliktir. Gerçek motor gücü; şebeke gerilimi, anahtarlama frekansı, soğutucu sıcaklığı, modülün termal arayüzü ve yük karakteristiğine bağlı olarak belirlenmelidir. Gate-emetör gerilimi için mutlak sınır ±20 V’tur; normal gate sürme değerleri bu maksimum sınırın altında tutulmalıdır.

SKiiP39AC12T4V1; frekans konvertörleri, kesintisiz güç kaynakları, fotovoltaik inverterler, servo sürücüler, pompalar, fanlar, konveyörler ve endüstriyel motor kontrol sistemlerinde kullanılabilir. Üç fazlı köprünün tek MiniSKiiP 3 gövdede bulunması, bara endüktansını ve güç katının kapladığı alanı azaltmaya yardımcı olur.

Press-Fit terminaller, uygun PCB kullanıldığında lehimsiz ve güvenilir bağlantı sağlar. Ancak PCB delik toleransı, presleme kuvveti ve montaj kapağı doğru seçilmelidir. Modül tabanına uygulanacak termal macunun kalınlığı ve dağılımı, birleşim sıcaklığını doğrudan etkiler.

M11, M20, M21 ve M25 varyantları kapak yüksekliği ve termal arayüz malzemesi bakımından farklılık gösterebilir. Bu nedenle 25231450 sipariş kodunun yanında mekanik varyant kodu da kontrol edilmelidir.
