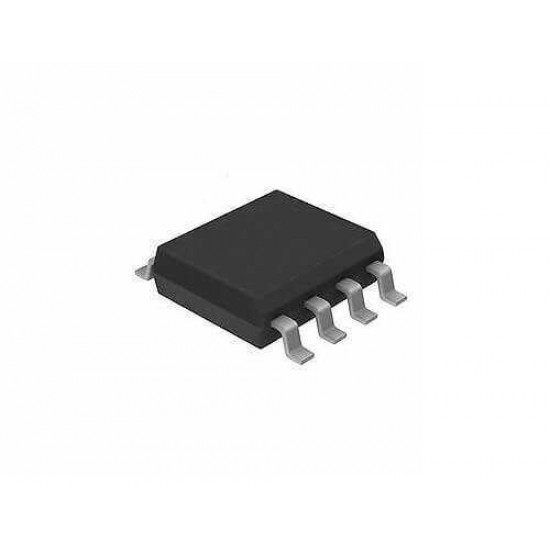

TLC372QDRG4 SOIC-8 Çift CMOS Karşılaştırıcı

TLC372QDRG4 SOIC-8 Çift CMOS Karşılaştırıcı

Ürün kodu: TLC372QDRG4
Üretici: Texas Instruments
Ürün tipi: Çift gerilim karşılaştırıcı
Paket tipi: SOIC-8
Kanal sayısı: 2
Teknoloji: LinCMOS

TLC372QDRG4, iki analog gerilim seviyesini karşılaştırmak için kullanılan çift kanallı LinCMOS karşılaştırıcı entegresidir. Tek SOIC-8 gövde içerisinde birbirinden bağımsız iki karşılaştırıcı bulunur. Düşük güç tüketimi ve geniş uygulama alanı sayesinde endüstriyel elektronik kartlarda, otomotiv devrelerinde, sensör arayüzlerinde ve batarya izleme sistemlerinde kullanılabilir.

Her karşılaştırıcı, artı ve eksi girişlerine uygulanan gerilimleri değerlendirerek çıkış durumunu değiştirir. Bu işlev; sıcaklık, basınç, akım veya konum sensörlerinden alınan analog sinyallerin belirlenmiş eşiklerle karşılaştırılmasına olanak tanır. Uygun direnç ağı kullanılarak aşırı gerilim, düşük gerilim, pencere karşılaştırıcısı veya alarm algılama devreleri oluşturulabilir.

TLC372 ailesinin çıkış yapısı, uygun bir pull-up direnci kullanılarak farklı lojik seviyelerle birlikte çalıştırılabilir. Aynı zamanda birden fazla çıkışın belirli kontrol uygulamalarında ortak hatta bağlanmasına imkân verebilir. Giriş eşik noktasındaki elektriksel gürültünün çıkışta titreşim oluşturmasını engellemek için geri besleme direnci kullanılarak histerezis eklenmesi tavsiye edilir.

QDRG4 kodundaki “Q”, ürünün otomotiv veya genişletilmiş çalışma şartlarına yönelik sınıflandırmasını; “D”, SOIC paketini; “R” ise makara ambalaj seçeneğini ifade eder. G4 işareti kurşunsuz üretim seçeneğini belirtir. Kart tamirinde tam kod dikkate alınmalı; standart TLC372 modelleriyle sıcaklık sınıfı ve paket özellikleri karşılaştırılmalıdır. Montaj öncesinde besleme sınırları, giriş gerilim aralığı, çıkış bağlantısı ve PCB üzerindeki pin yönü doğrulanmalıdır.
