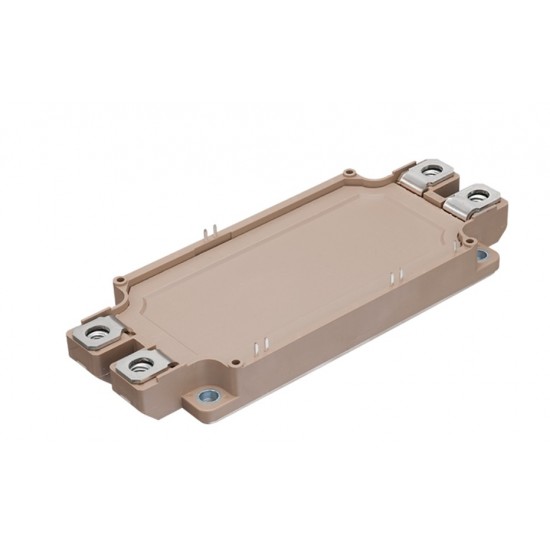

Fuji Electric 2MBI450VN-120-50 IGBT Modülü

Ürün kodu: 2MBI450VN-120-50
Üretici: Fuji Electric
Yapı: İki IGBT anahtarlı half-bridge
Gerilim sınıfı: 1200 V
Akım sınıfı: 450 A

2MBI450VN-120-50, yüksek güçlü motor sürücüleri ve endüstriyel inverterler için tasarlanmış Fuji Electric üretimi çift IGBT güç modülüdür. 1200 V gerilim ve 450 A akım sınıfındaki modül, iki IGBT anahtarı ve bunlara paralel hızlı serbest dolaşım diyotlarını yalıtımlı bir güç gövdesinde birleştirir.

Half-bridge devre yapısı sayesinde inverter fazı, DC kıyıcı veya yüksek güçlü güç dönüştürücü katı oluşturmak için kullanılabilir. Modül; büyük güçlü AC motor sürücüleri, servo sistemleri, UPS cihazları, kaynak makineleri, yenilenebilir enerji dönüştürücüleri ve endüstriyel güç kaynaklarında değerlendirilebilir.

VN serisinin düşük iletim kaybı ve hızlı anahtarlama karakteristiği, uygun sürücü devresiyle çalıştırıldığında sistem verimliliğinin artırılmasına yardımcı olur. Bununla birlikte 450 A sınıfındaki bir modülün çalışması için doğru gate direnci, izole gate sürücüsü, kısa devre koruması ve düşük endüktanslı bara tasarımı gerekir.

Montaj yüzeyi temiz ve düz olmalı, üreticinin önerdiği termal macun kalınlığı ile sıkma torkları uygulanmalıdır. Soğutucu yetersizliği veya dengesiz mekanik baskı modülün erken arızalanmasına yol açabilir. Değişim yapılırken 2MBI450VN-120-50 kodunun tamamı, terminal yerleşimi, N-serisi gövde ölçüleri ve sürücü özellikleri doğrulanmalıdır.
