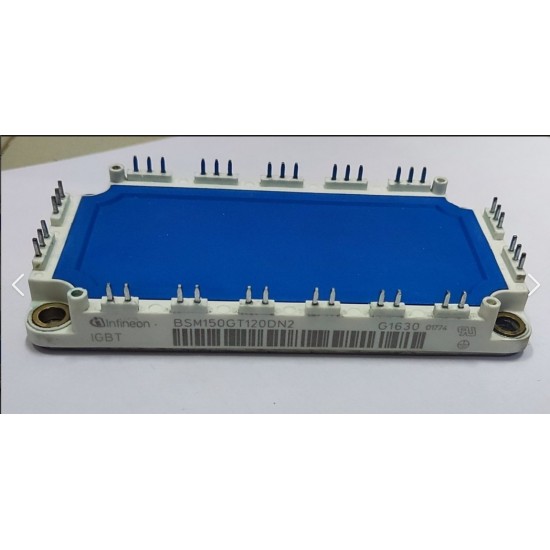

Infineon BSM150GT120DN2 IGBT Güç Modülü

Infineon BSM150GT120DN2 IGBT Güç Modülü

Ürün kodu: BSM150GT120DN2
Gerilim: 1200 V
Akım sınıfı: 150 A
Devre: Üç faz full-bridge

BSM150GT120DN2, yüksek güçlü üç faz inverter uygulamaları için geliştirilmiş 150 A, 1200 V sınıfında IGBT güç modülüdür. Altı IGBT ve hızlı serbest dolaşım diyotlarından oluşan üç faz tam köprü devresini yalıtımlı metal tabanlı bir gövdede birleştirir.

Modülün altı anahtarı U, V ve W motor fazlarını oluşturur. Uygun PWM kontrolüyle motorun hızı ve torku ayarlanabilir. Yalıtımlı taban plakası, yarı iletken elemanlarla soğutucu arasında elektriksel izolasyon sağlarken oluşan ısının soğutucuya aktarılmasına yardımcı olur.

BSM150GT120DN2; büyük güçlü motor sürücüleri, UPS, kaynak ekipmanları, vinç ve asansör sistemleri, test tezgâhları ve endüstriyel güç dönüştürücülerinde kullanılabilir. 150 A değeri uygun soğutma ve üreticinin belirlediği birleşim sıcaklığı koşullarında değerlendirilmelidir.

Değişimden önce gate sürücü kartı, negatif gate beslemesi, dead-time, aşırı akım koruması ve motor izolasyonu test edilmelidir. Modül tabanına homojen termal bileşik uygulanmalı ve vidalar belirtilen torkla sıkılmalıdır. BSM150GT120DN2 kodu, terminal düzeni ve gövde ölçüleri birebir doğrulanmalıdır.
