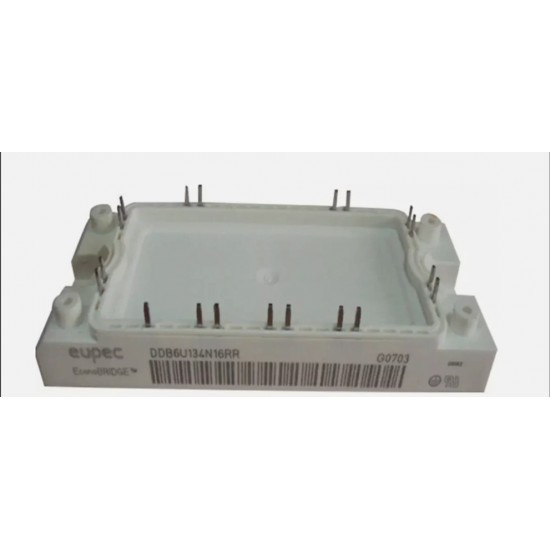

DDB6U134N16RR Diyot Köprü Modülü

Ürün kodu: DDB6U134N16RR
Ürün türü: Üç faz diyot köprüsü
Gerilim sınıfı: 1600 V
Akım sınıfı: Yaklaşık 134 A

DDB6U134N16RR, üç fazlı AC gerilimi DC bara gerilimine dönüştürmek amacıyla kullanılan yüksek güçlü diyot doğrultucu modülüdür. Altı güç diyodundan oluşan köprü devresi, üç faz girişin tam dalga doğrultulmasını tek yalıtımlı gövde içerisinde gerçekleştirir.

“N16” işareti 1600 V gerilim sınıfını, “134” ifadesi ise ürün ailesinin akım sınıfını belirtir. Modül; frekans inverterleri, DC motor sürücüleri, kaynak makineleri, UPS cihazları, şarj sistemleri ve yüksek güçlü endüstriyel güç kaynaklarında kullanılabilir.

Üç faz şebeke R, S ve T terminallerine uygulanır; doğrultulan enerji pozitif ve negatif DC çıkışlarından bara kondansatörlerine aktarılır. İlk enerjilendirmede kondansatörlerin oluşturduğu yüksek şarj akımını sınırlamak için ön şarj direnci ve kontaktör devresi kullanılmalıdır.

Montaj sırasında modül tabanının soğutucuyla tam temas etmesi sağlanmalıdır. Terminal bağlantıları gevşek bırakılmamalı ve bara geriliminden kaynaklanan izolasyon mesafeleri korunmalıdır. Arızalı modül değiştirilmeden önce DC bara kondansatörleri, ön şarj devresi ve inverter katında kısa devre bulunup bulunmadığı kontrol edilmelidir. “RR” terminal veya paket varyantı olduğundan tam kod eşleştirmesi yapılmalıdır.
