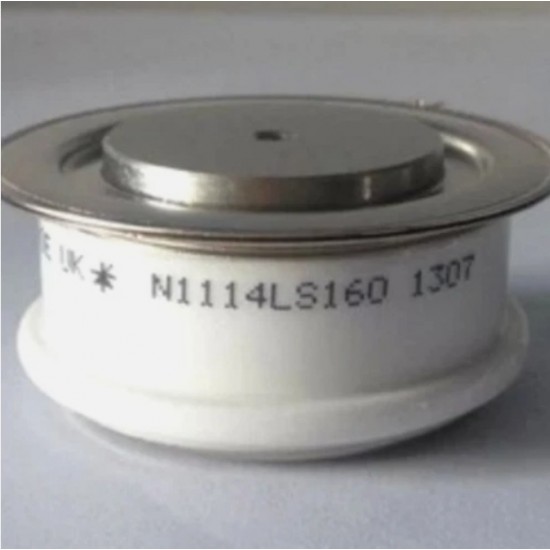

N1114LS160 Westcode Soft-Start Tristörü

Ürün kodu: N1114LS160
Marka: Westcode / IXYS
Ürün türü: Faz kontrollü yüksek güçlü tristör
Temel değer: 1600 V sınıfı

N1114LS160, yüksek güçlü motor yumuşak yol verme sistemlerinde kullanılan faz kontrollü disk tipi tristördür. Özellikle ABB soft starter cihazlarının güç katlarında karşılaşılan ürün, üç fazlı motorun kalkış akımını ve mekanik kalkış darbesini kontrol etmek amacıyla kullanılır.

Soft starter devresinde motor fazlarına ters paralel tristör çiftleri bağlanır. Kontrol kartı, tristörlerin ateşleme açısını kademeli şekilde değiştirerek motor terminallerine uygulanan RMS gerilimi yükseltir. Böylece motor doğrudan şebekeye bağlandığında oluşabilecek yüksek kalkış akımı, kayış zorlanması ve mekanik şok azaltılır.

Model kodundaki 160 ifadesi 1600 V gerilim sınıfını belirtir. Ancak cihazın kullanılabilir akımı; soğutucu yapısı, sıkıştırma kuvveti, iletim açısı, motor kalkış süresi ve tekrar sıklığına bağlıdır. Bu nedenle yalnızca ürün kodundan hareketle akım kapasitesi belirlenmemeli, orijinal Westcode veri sayfası veya cihaz üreticisinin servis dokümanı incelenmelidir.

Disk tipi tristörler klasik vidalı modüllerden farklı olarak iki soğutucu arasında belirli bir sıkıştırma kuvvetiyle monte edilir. Yetersiz baskı termal direnci artırırken aşırı baskı seramik gövdeye zarar verebilir. Temas yüzeyleri temiz ve paralel olmalıdır.

Değişim işleminde anot-katot yönü, gate bağlantısı, disk çapı, gövde kalınlığı ve 1600 V sınıfı doğrulanmalıdır. Tristör arızasının yanında gate sürücü kartı, snubber devresi, bypass kontaktörü ve yarı iletken sigortaları da kontrol edilmelidir.
