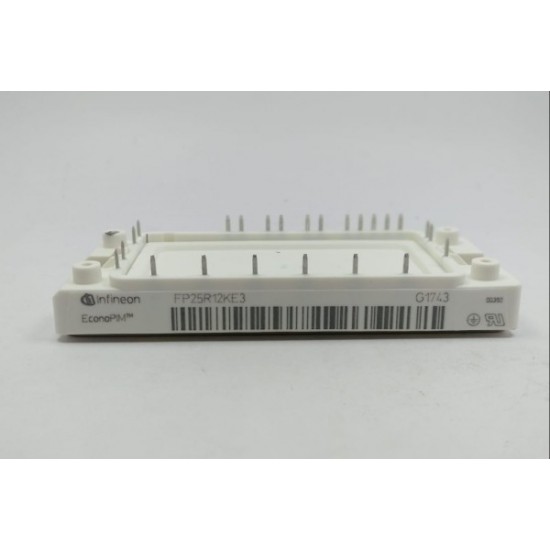

FP25R12KE3

Ürün kodu: FP25R12KE3
Marka: Infineon
Ürün türü: Üç fazlı PIM modülü
Temel değerler: 1200 V, 25 A

Infineon FP25R12KE3, kompakt endüstriyel motor sürücülerinde kullanılmak üzere geliştirilen 1200 V ve 25 A sınıfında üç fazlı PIM güç modülüdür. Ürün; üç fazlı diyot doğrultucu, fren kıyıcı ve altı IGBT’den oluşan üç fazlı inverter köprüsünü aynı EconoPIM 2 gövdesinde birleştirir.

Modülde IGBT3 E3 teknolojisi kullanılır. Üretici verilerine göre 25 °C birleşim sıcaklığında tipik IGBT doyum gerilimi yaklaşık 1,7 V, diyot ileri yön gerilimi ise yaklaşık 1,65 V seviyesindedir. Bu değerler iletim kayıplarının hesaplanmasında kullanılır ancak sıcaklık ve akım yükseldikçe kayıplar değişir.

FP25R12KE3 yaklaşık 107 × 45 mm boyutlarında AG-ECONO2C kasa yapısına sahiptir. Düşük parazit endüktanslı iç tasarım, düşük anahtarlama kayıpları, bakır taban plaka ve lehimlenebilir kontrol pinleri modülün önemli mekanik ve elektriksel özellikleridir. Entegre NTC termistör, uygun ölçüm devresiyle sıcaklık koruması uygulanmasını destekler.

Ürün; motor kontrol cihazları, pompa ve fan sürücüleri, tekstil makineleri, konveyör sistemleri, HVAC uygulamaları ve genel amaçlı frekans konvertörlerinde kullanılabilir. Fren kıyıcı bölümü için haricî fren direnci gerekir.

Modül kendi içerisinde tam korumalı gate sürücüleri barındırmaz. İzole gate sürücüsü, kısa devre koruması, aşırı sıcaklık kontrolü ve DC bara koruması tasarıma ayrıca eklenmelidir. Yedek ürün seçiminde EconoPIM 2 kasa, 25 A akım sınıfı ve terminal dizilimi kontrol edilmelidir.
