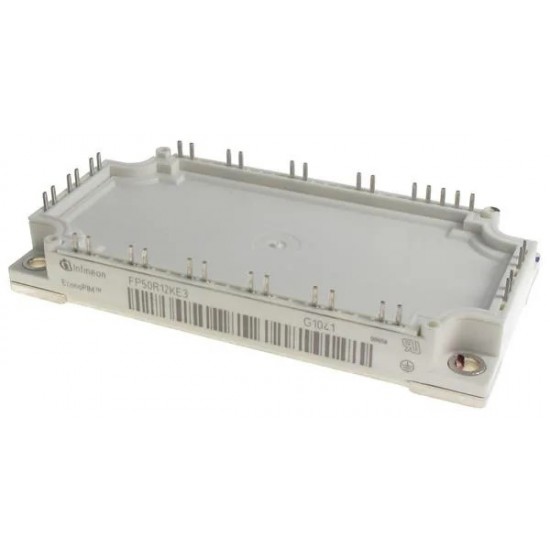

FP50R12KE3

Ürün kodu: FP50R12KE3
Marka: Infineon
Ürün türü: PIM güç modülü

Infineon FP50R12KE3, motor kontrolü ve endüstriyel inverter uygulamalarında kullanılan 1200 V gerilim sınıfında, 50 A nominal akım değerine sahip PIM güç modülüdür. Power Integrated Module yapısı; üç fazlı giriş doğrultucusunu, fren kıyıcısını ve üç fazlı IGBT inverter köprüsünü tek gövdede birleştirir.

Modülde Infineon’un IGBT3 E3 teknolojisi kullanılır. Üretici verilerinde IGBT’nin tipik kolektör-emetör doyum gerilimi 25 °C’de yaklaşık 1,7 V, diyotun tipik ileri yön gerilimi ise yaklaşık 1,65 V olarak belirtilir. Fren kıyıcı bölümünün akım kapasitesi 40 A sınıfındadır. Kesin çalışma sınırları, birleşim sıcaklığına ve anahtarlama koşullarına göre veri sayfasından belirlenmelidir.

FP50R12KE3’ün doğrultucu bölümü üç fazlı şebeke gerilimini DC bara gerilimine dönüştürür. Altı IGBT’den oluşan inverter bölümü DC gerilimi kontrollü üç fazlı çıkışa çevirerek motorun hız ve tork kontrolünü sağlar. Fren kıyıcı devresi ise motor yavaşlarken oluşan rejeneratif enerjiyi haricî fren direncine aktarır.

Yaklaşık 122 × 62 mm ölçülerindeki EconoPIM 3 kasa, farklı güç katlarının tek soğutucu üzerinde kompakt biçimde kurulmasını destekler. Buna karşın modül kendi başına sürücü veya koruma devresi içermez. İzole gate sürücüleri, kısa devre koruması, DC bara kondansatörleri ve sıcaklık izleme devresi ayrıca tasarlanmalıdır.

Yedek parça seçiminde 1200 V ve 50 A değerlerinin yanında FP topolojisi, fren kıyıcı bağlantısı, EconoPIM 3 gövde yapısı ve terminal dizilimi kontrol edilmelidir.
