7MBR75VB120-50 Fuji 75A 1200V EconoPIM

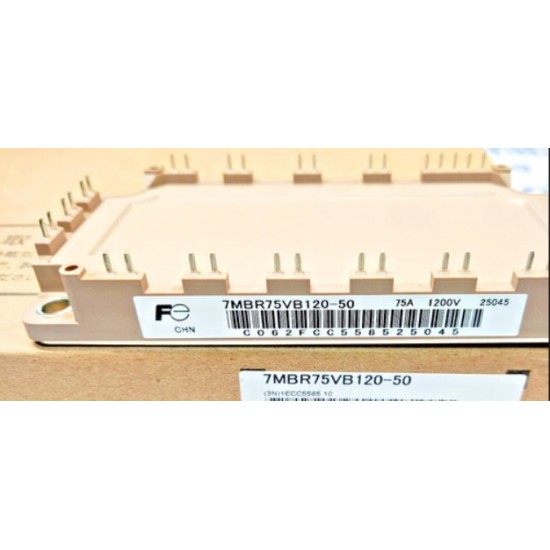

Fuji Electric 7MBR75VB120-50 EconoPIM Modülü

Ürün kodu: 7MBR75VB120-50
Seri: V Serisi
Gerilim: 1200 V
Akım: 75 A

7MBR75VB120-50, Fuji Electric V serisinde yer alan 75 A ve 1200 V sınıfında EconoPIM güç modülüdür. Converter diyot köprüsü, dinamik fren devresi ve üç faz inverter katını aynı PCB montajlı gövde içerisinde sunar. Böylece frekans inverterlerinde ihtiyaç duyulan temel güç katı tek modülle oluşturulabilir.

Üç faz AC giriş, converter bölümünde doğrultularak DC bara gerilimine çevrilir. Altı adet IGBT, kontrol kartından gelen PWM sinyalleriyle anahtarlanarak motor için değişken frekanslı üç faz çıkış üretir. Frenleme anahtarı, rejeneratif enerji nedeniyle yükselen DC bara geriliminin harici fren direnci üzerinden sınırlandırılmasını sağlar.

Düşük VCE(sat), kompakt paket ve dahili sıcaklık izleme elemanı V serisinin önemli özellikleridir. Ürün inverter, NC servo, UPS, pompa, kompresör ve endüstriyel makine sürücülerinde kullanılabilir.

Modül değiştirilmeden önce motor izolasyonu, DC bara kondansatörleri, fren direnci ve gate sürücü kanalları kontrol edilmelidir. Montaj yüzeyi düz olmalı ve sıkma torkları eşit uygulanmalıdır. 7MBR75VB120-50 kodundaki “-50” revizyonu dahil bütün işaretler doğrulanmalı; farklı paketli 75 A modüller fiziksel ve elektriksel eşdeğer kabul edilmemelidir.
