FP100R12KT4

Ürün kodu: FP100R12KT4
Marka: Infineon
Ürün türü: PIM entegre güç modülü
Temel değerler: 1200 V, 100 A

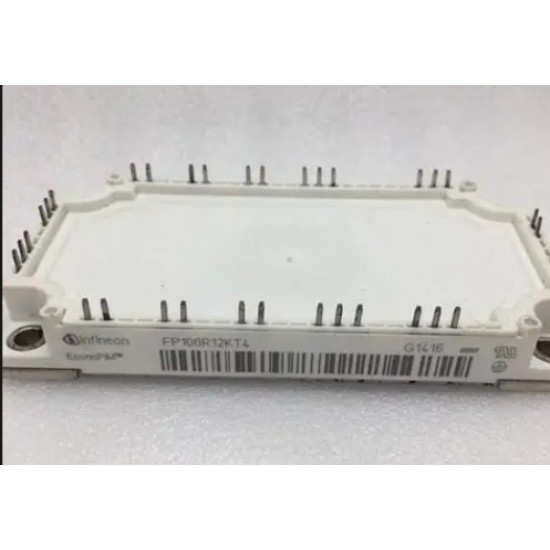

Infineon FP100R12KT4, yüksek güçlü motor sürücülerinde kullanılan 1200 V ve 100 A sınıfında bir PIM modülüdür. Power Integrated Module yapısı; üç fazlı giriş doğrultucusunu, fren kıyıcı IGBT’sini ve üç fazlı inverter köprüsünü tek güç modülü içerisinde birleştirir.

Doğrultucu bölümü üç fazlı AC şebeke gerilimini DC bara gerilimine dönüştürür. Altı IGBT’den oluşan inverter bölümü, DC bara geriliminden değişken frekanslı üç faz çıkış üreterek asenkron, senkron veya sürekli mıknatıslı motorların kontrol edilmesini sağlar. Fren kıyıcı bölümü ise motorun yavaşlaması sırasında oluşan rejeneratif enerjiyi haricî fren direncine aktarır.

FP100R12KT4’te Infineon’un Trenchstop IGBT4 teknolojisi kullanılır. Bu teknoloji düşük kolektör-emetör doyum gerilimi, kontrollü anahtarlama davranışı ve yüksek akım yoğunluğu sağlamak amacıyla geliştirilmiştir. Entegre NTC termistör, sıcaklığın sürücü kontrol kartı tarafından izlenmesine olanak verir.

Ürün; yüksek güçlü frekans konvertörleri, pompa ve fan sürücüleri, kompresörler, konveyörler, asansörler, HVAC sistemleri ve endüstriyel otomasyon uygulamalarında kullanılabilir. Entegre topoloji, ayrı doğrultucu ve inverter modüllerine göre bağlantı sayısını ve pano içerisindeki alan ihtiyacını azaltır.

Modülün gate uçlarının sürülmesi için galvanik izolasyonlu sürücü devreleri kullanılmalıdır. Desatürasyon, kısa devre, aşırı sıcaklık, düşük sürücü gerilimi ve DC bara aşırı gerilim korumaları ayrıca tasarlanmalıdır. Değişim sırasında FP100R12KT4 kodu, iç devre şeması, kasa ölçüsü ve terminal yerleşimi eksiksiz karşılaştırılmalıdır.
