BSM50GD120DN2 50A 1200V IGBT Modülü

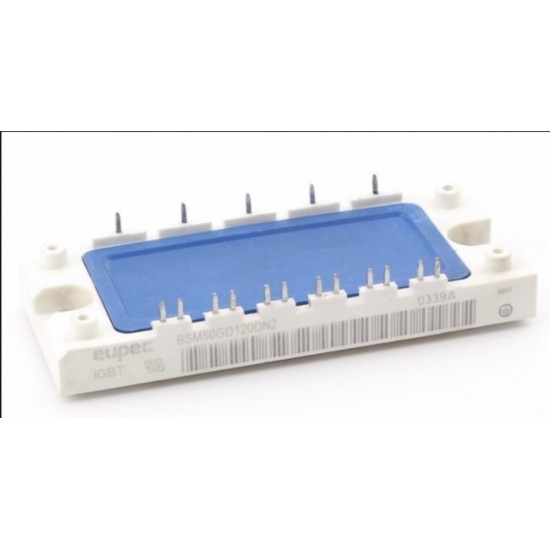

Infineon BSM50GD120DN2 IGBT Modülü

Ürün kodu: BSM50GD120DN2
Gerilim: 1200 V
Akım: 50 A
Devre: Üç faz full-bridge

BSM50GD120DN2, üç fazlı inverter çıkışı oluşturmak için kullanılan 50 A ve 1200 V sınıfında altı anahtarlı IGBT güç modülüdür. Üç üst ve üç alt IGBT ile bunlara paralel hızlı diyotlar aynı yalıtımlı güç gövdesi içerisinde yer alır.

1200 V gerilim kapasitesi, 400 V sınıfındaki endüstriyel motor sürücülerinde oluşan DC bara gerilimi ve anahtarlama darbeleri için uygundur. IGBT’ler uygun gate sürücü sinyalleriyle kontrol edilerek motorun U, V ve W fazlarına değişken gerilim ve frekans uygulanmasını sağlar.

Modül; fan, pompa, konveyör, takım tezgâhı, asansör, UPS ve endüstriyel güç kaynağı uygulamalarında kullanılabilir. Hızlı serbest dolaşım diyotları, motor sargılarındaki endüktif enerjinin güvenli şekilde yönlendirilmesine yardımcı olur.

Arızalı modül söküldüğünde gate-emitter dirençleri, sürücü optokuplörleri ve DC bara snubber elemanları kontrol edilmelidir. Montajda termal temas yüzeyi temizlenmeli ve modül gövdesine dengesiz baskı uygulanmamalıdır. BSM50GD120DN2 yerine seçilecek parçanın yalnızca akım-gerilim değerleri değil, devre yapısı, pin dizilimi ve anahtarlama karakteristiği de eşleşmelidir.
