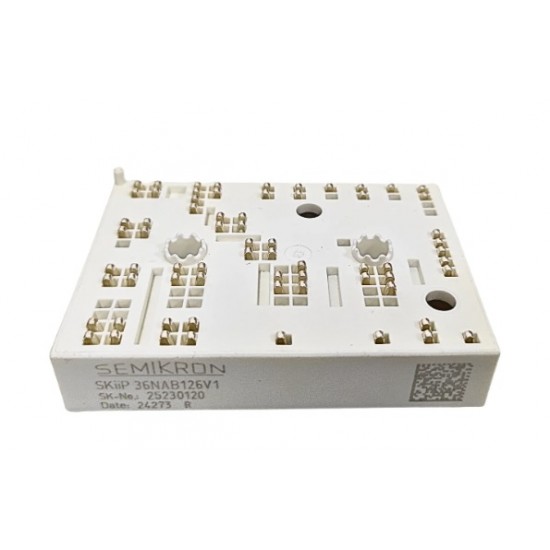

SKIIP36NAB126V1

Ürün kodu: SKIIP36NAB126V1
Marka: Semikron
Ürün türü: MiniSKiiP entegre güç modülü

Semikron SKIIP36NAB126V1, üç fazlı motor sürücüleri ve endüstriyel güç dönüştürücüleri için tasarlanmış 1200 V sınıfında bir MiniSKiiP IGBT modülüdür. Modül; üç fazlı diyot doğrultucu, fren kıyıcı, üç fazlı IGBT inverter köprüsü ve sıcaklık algılama elemanını aynı yapıda birleştirir.

Doğrultucu bölümü şebekeden gelen üç fazlı AC gerilimi DC bara gerilimine dönüştürür. IGBT inverter bölümü DC bara geriliminden kontrollü üç fazlı çıkış üretir. Fren kıyıcı bölümü ise motorun yavaşlaması sırasında oluşan rejeneratif enerjinin haricî fren direncinde tüketilmesini sağlar. Bu entegre topoloji, kompakt frekans konvertörü tasarımları için uygundur.

Ürün ailesine ilişkin teknik veriler SKIIP36NAB126V1’in 1200 V sınıfında ve yaklaşık 88 A kolektör akımı seviyesinde olduğunu göstermektedir. Bununla birlikte sürekli kullanılabilir akım; soğutma yöntemi, anahtarlama frekansı, birleşim sıcaklığı ve termal temas koşullarına bağlıdır. Tasarım hesabı yalnızca parça adındaki akım bilgisine göre yapılmamalıdır.

MiniSKiiP basınçlı montaj sistemi, güç yarı iletkeni ile soğutucu arasında kontrollü mekanik temas kurulmasını sağlar. Elektriksel bağlantı için Press-Fit terminaller kullanılabilir. Montaj kapağı, baskı kuvveti, PCB delik toleransları ve termal arayüz malzemesi üreticinin belirlediği koşullara uygun olmalıdır.

SKIIP36NAB126V1 ile SKIIP36NAB126V10 benzer topolojiye sahip olsa da ürün kodları birbirinin yerine otomatik olarak kullanılmamalıdır. Varyant numarası, iç bağlantılar, termal özellikler, mekanik kapak ve terminal yapısı karşılaştırılmalıdır.
