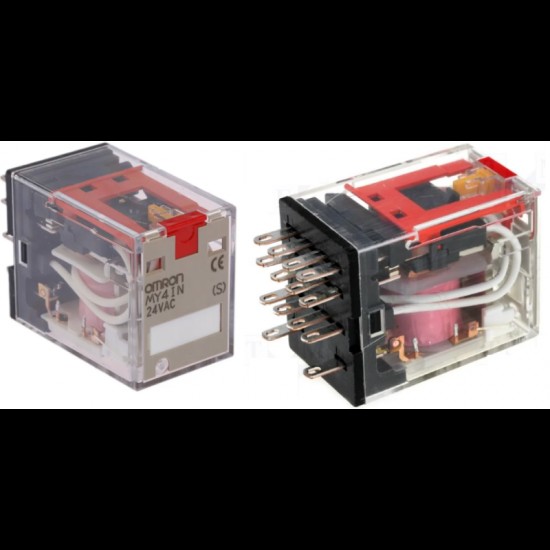

MY4IN 24VAC Dört Kontaklı Endüstriyel Röle

Ürün kodu: MY4IN 24VAC
Ürün tipi: Elektromekanik röle
Bobin gerilimi: 24 V AC
Kontak yapısı: 4 değiştirici kontak
Montaj şekli: Soket tipi

MY4IN 24VAC, endüstriyel kumanda panolarında düşük güçlü kontrol sinyalleriyle farklı elektrik devrelerini anahtarlamak için kullanılan soket tipi elektromekanik röledir. Dört değiştirici kontak grubuna sahip olması sayesinde tek bobinle birden fazla kontrol işlemi gerçekleştirilebilir. PLC çıkış izolasyonu, sinyal çoğaltma, yardımcı kontak oluşturma ve alarm devreleri ürünün yaygın kullanım alanları arasındadır.

Rölenin bobini 24 V AC gerilimle çalışır. Bobine uygun gerilim uygulandığında elektromanyetik mekanizma kontakların konumunu değiştirir. Normalde açık kontaklar kapanırken normalde kapalı kontaklar açılır. Böylece kontrol devresi ile anahtarlanan yük arasında elektriksel ayrım elde edilir. Dört kutuplu kontak yapısı, aynı anda farklı sinyal veya yük devrelerinin kontrol edilmesine olanak tanır.

MY4IN serisi röleler genellikle uygun 14 pinli röle soketleriyle birlikte kullanılır. Soketli montaj, arıza veya periyodik bakım sırasında rölenin kablo bağlantıları sökülmeden değiştirilebilmesini sağlar. Üzerindeki mekanik gösterge ve durum lambası gibi özellikler, modele bağlı olarak bobinin enerjili olup olmadığının pano üzerinden kontrol edilmesini kolaylaştırabilir. “N” ve “I” gibi seri işaretlerinin ürün fonksiyonlarını değiştirebileceği dikkate alınmalıdır.

Ürün seçimi yapılırken bobin geriliminin 24 VAC olduğu doğrulanmalı; 24 VDC bobinli modellerle karıştırılmamalıdır. Anahtarlanacak yükün akımı, gerilimi ve yük karakteri kontak kapasitesi içerisinde kalmalıdır. Endüktif yüklerde kontak ömrünü korumak için uygun bastırma elemanları kullanılabilir. Mevcut röle değiştirilirken tam model kodu, soket bağlantısı ve kontak şeması kontrol edilmelidir.
