FSAM30SH60A

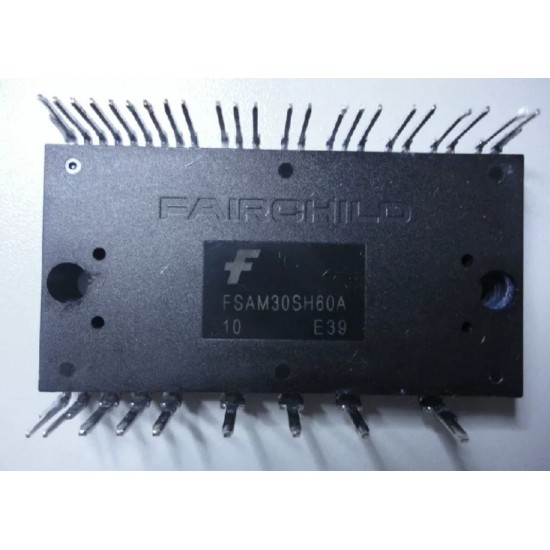

Ürün kodu: FSAM30SH60A
Marka: onsemi / Fairchild
Ürün türü: Üç fazlı akıllı IGBT güç modülü
Temel değerler: 600 V, 30 A, Motion SPM 2

FSAM30SH60A, düşük ve orta güçlü üç fazlı motorların kontrol edilmesi için geliştirilmiş 600 V ve 30 A sınıfında bir akıllı güç modülüdür. Motion SPM 2 ürün ailesinde bulunan modül; üç fazlı inverter köprüsünü oluşturan altı IGBT’yi, serbest dolaşım diyotlarını ve IGBT sürücü devrelerini aynı gövde içerisinde birleştirir.

Modülün içerisinde yüksek taraf IGBT’lerini sürmek için HVIC, düşük taraf anahtarlarını kontrol etmek için LVIC devreleri bulunur. Bu yapı, mikrodenetleyiciden gelen düşük güçlü PWM sinyallerinin IGBT’leri güvenilir biçimde anahtarlamasına yardımcı olur. Entegre düşük gerilim kilitleme koruması, sürücü besleme gerilimi güvenli seviyenin altına düştüğünde IGBT’lerin hatalı çalışmasını önler.

FSAM30SH60A’da akım algılama özellikli IGBT teknolojisi ve sıcaklık takibinde kullanılabilen termistör bulunur. Üç ayrı negatif DC terminali, inverter fazlarının akımlarının ayrı ayrı ölçülmesine imkân verir. Bu özellik; aşırı akım koruması, motor faz akımı kontrolü ve kapalı çevrim sürüş uygulamalarında avantaj sağlar.

Ürün; klima kompresörleri, çamaşır makineleri, pompalar, fanlar, BLDC motorlar, PMSM motorlar ve küçük güçlü endüstriyel sürücülerde kullanılabilir. 32 pinli SPM32-AA gövde yaklaşık 60 × 31 × 7,2 mm ölçülerindedir.

Montaj sırasında modülün güç ve kontrol toprakları doğru ayrılmalı, bootstrap devresi ve sürücü kondansatörleri üreticinin önerdiği değerlere göre seçilmelidir. Ürün eski bir seri olduğundan sipariş öncesinde stok durumu, üretim kodu ve mevcut karta fiziksel uyumluluğu doğrulanmalıdır.
