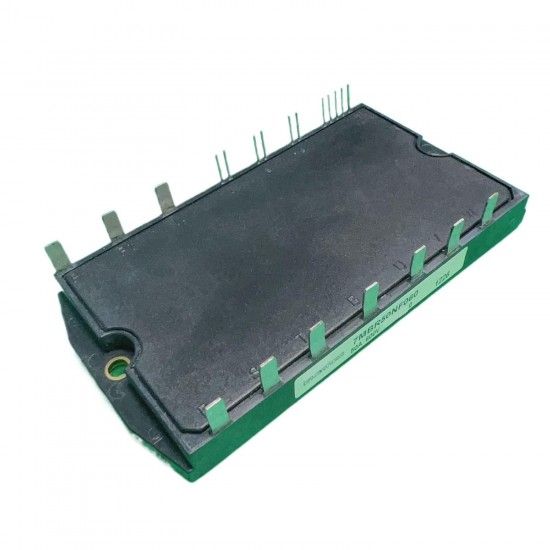

Fuji Electric 7MBR50NF60 IGBT Modülü

Fuji Electric 7MBR50NF60 IGBT Modülü

Ürün kodu: 7MBR50NF60
Gerilim: 600 V
Akım: 50 A
Ürün türü: PIM IGBT modülü

7MBR50NF60, Fuji Electric tarafından üç faz motor kontrol uygulamaları için geliştirilmiş 50 A ve 600 V sınıfında PIM IGBT modülüdür. Aynı paket içerisinde inverter anahtarlarının ve yardımcı güç elemanlarının bulunması, sürücü tasarımında daha az bağlantı ve daha kısa akım yolları sağlar.

600 V sınıfındaki modül çoğunlukla 200–240 V AC şebekeyle çalışan sürücülerde kullanılır. Üç faz inverter katındaki altı IGBT, PWM kontrol sinyallerine göre anahtarlanarak motora ayarlanabilir frekans ve gerilim üretir. İlave frenleme elemanı, motor yavaşlarken DC baraya dönen enerjinin fren direnci üzerinden harcanmasını sağlar.

50 A akım sınıfı; pompa, fan, kompresör, konveyör ve çeşitli üretim makinelerinin motor sürücülerinde kullanılmasına imkân verir. Gerçek çalışma kapasitesi taşıyıcı frekansa, soğutucu sıcaklığına, motor yüküne ve sürücü koruma ayarlarına bağlıdır.

Değişim sırasında 600 V ve 1200 V modellerin karıştırılmaması gerekir. Terminal dizilimi, gövde ölçüsü ve dahili devre şeması kontrol edilmelidir. Gate-emitter kısa devresi bulunan bir modül takılmadan önce sürücü kartındaki arızalı bileşenler bulunmalı; aksi halde yeni modül ilk enerjilendirmede zarar görebilir.
