7MBR75TEA120 Fuji 75A 1200V IGBT Modülü

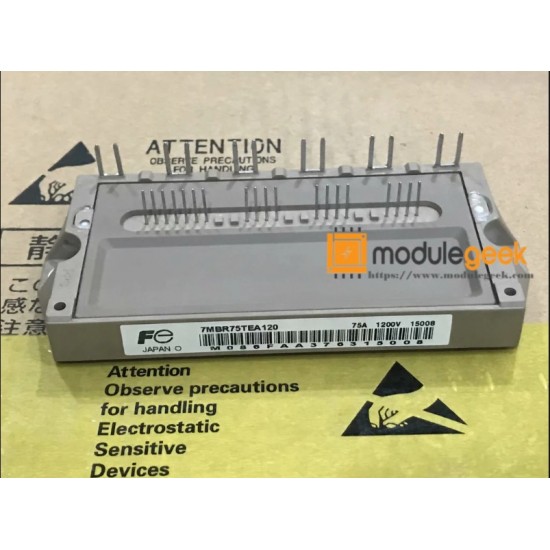

Fuji Electric 7MBR75TEA120 IGBT Modülü

Ürün kodu: 7MBR75TEA120
Gerilim: 1200 V
Akım: 75 A
Ürün türü: PIM güç modülü

7MBR75TEA120, üç faz motor sürücüleri ve endüstriyel güç dönüştürücüleri için kullanılan Fuji Electric üretimi 75 A, 1200 V sınıfında IGBT modülüdür. Yedi anahtarlama elemanlı PIM yapısı, inverter köprüsü ve dinamik frenleme fonksiyonlarının tek güç paketinde uygulanmasını sağlar.

Üç üst ve üç alt IGBT, motora üç fazlı PWM çıkış üretir. Yedinci IGBT ise motorun yavaşlaması sırasında DC bara geriliminin yükselmesini sınırlamak amacıyla fren direncini anahtarlayabilir. IGBT’lere paralel bağlı hızlı diyotlar, endüktif yük akımı için gerekli serbest dolaşım yolunu oluşturur.

75 A akım sınıfı, orta güçlü pompa, fan, konveyör, kompresör, asansör ve takım tezgâhı sürücülerinde kullanılabilir. Modülün güvenli çalışması; gate sürücü gerilimleri, dead-time süresi, kısa devre koruması ve termal tasarımla doğrudan ilişkilidir.

“TEA” paket veya nesil tanımı olduğundan aynı akım ve gerilimdeki VB, VP ya da NF serisi modüller doğrudan mekanik karşılık kabul edilmemelidir. Terminal yerleşimi ve dahili devre şeması karşılaştırılmalıdır. Montajdan önce soğutucu temizlenmeli, izolasyon ve gate dirençleri ölçülmelidir.
