FS150R12KE3

Ürün kodu: FS150R12KE3
Marka: Infineon
Ürün türü: Altılı IGBT inverter modülü

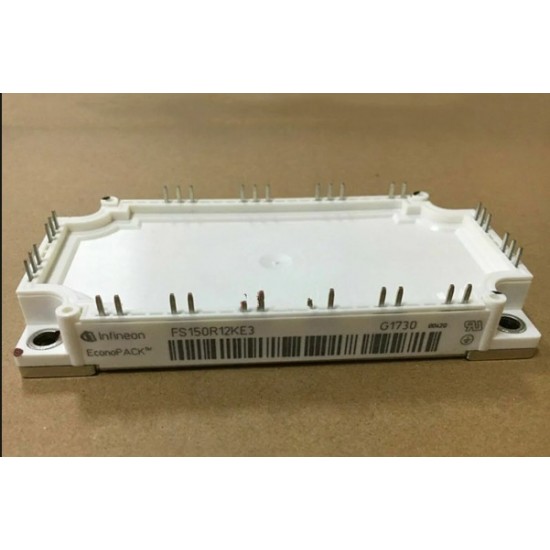

Infineon FS150R12KE3, üç fazlı inverterlerin güç çıkış katında kullanılmak üzere geliştirilmiş 1200 V ve 150 A sınıfında bir IGBT modülüdür. Sixpack olarak adlandırılan iç yapıda altı IGBT ve bu elemanlara paralel bağlı serbest dolaşım diyotları bulunur. Böylece üç fazlı inverter köprüsünün tamamı tek modül içerisinde sağlanır.

Üründe Infineon TRENCHSTOP IGBT3 teknolojisi kullanılır. Bu teknoloji iletim ve anahtarlama kayıpları arasında dengeli bir çalışma sunmayı amaçlar. Modül içerisinde sıcaklık takibinde kullanılabilen NTC termistör de bulunur. NTC ölçümü, uygun kontrol devresiyle birlikte soğutucu veya modül sıcaklığına bağlı koruma uygulanmasına yardımcı olur.

FS150R12KE3; frekans konvertörleri, servo sürücüler, pompalar, fanlar, kompresörler, asansör sistemleri ve endüstriyel motor kontrol cihazlarında kullanılabilir. Üç üst ve üç alt IGBT, PWM sinyalleriyle sürülerek değişken frekanslı ve değişken genlikli üç faz çıkış oluşturur.

EconoPACK 3 olarak bilinen AG-ECONO3B kasa yapısı, 150 A seviyesindeki güç devresinin kompakt bir gövdede kurulmasını sağlar. Modülün gate uçları doğrudan kontrol kartına bağlanmamalıdır. Galvanik izolasyon, uygun pozitif ve negatif gate gerilimleri, ölü zaman kontrolü, kısa devre koruması ve düşük endüktanslı bağlantı düzeni gereklidir.

Montajda soğutucu yüzeyi temiz ve düzgün olmalı, uygun termal arayüz malzemesi kullanılmalıdır. FS150R12KE3 ile benzer isimli hızlı anahtarlama varyantları aynı ürün kabul edilmemeli; teknoloji kodu, terminal yerleşimi ve anahtarlama özellikleri karşılaştırılmalıdır.
