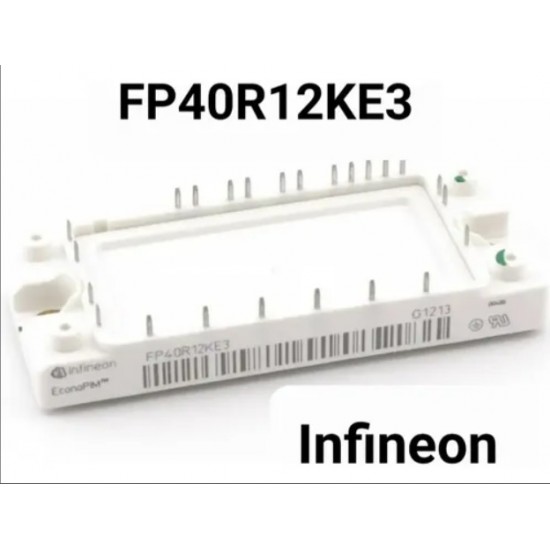

FP40R12KE3 40A 1200V EconoPIM IGBT

Infineon FP40R12KE3 PIM IGBT Modülü

Ürün kodu: FP40R12KE3
Gerilim: 1200 V
Akım: 40 A
Paket: EconoPIM

FP40R12KE3, 40 A ve 1200 V sınıfında üç fazlı PIM güç modülüdür. Modül içerisinde üç faz doğrultucu, frenleme kıyıcısı ve altı IGBT’den oluşan inverter köprüsü yer alır. EconoPIM paket, orta güçlü inverter tasarımlarında kompakt ve servis edilebilir bir çözüm sunar.

Üç faz AC giriş doğrultucu bölümünden geçirilerek DC baraya aktarılır. Kontrol kartının PWM sinyalleri inverter IGBT’lerini sürer ve motora ayarlanabilir frekanslı çıkış sağlar. Frenleme elemanı, motorun rejeneratif çalışması sırasında ortaya çıkan enerjinin harici dirençte tüketilmesini sağlar.

FP40R12KE3; endüstriyel motor sürücüleri, pompalar, fanlar, konveyörler, takım tezgâhları ve UPS sistemlerinde kullanılabilir. E3 teknoloji sınıfı, düşük iletim kaybı ve güvenilir anahtarlama performansı sağlamaya yöneliktir.

Değişim işleminde EconoPIM gövde ölçüsü, terminal şeması, termistör bağlantısı ve gate sürücü gereksinimleri kontrol edilmelidir. Modül arızasının temel nedeni belirlenmeden yeni parça takılmamalıdır. Termal macun yenilenmeli, vidalar çapraz sırayla ve uygun torkla sıkılmalıdır.
