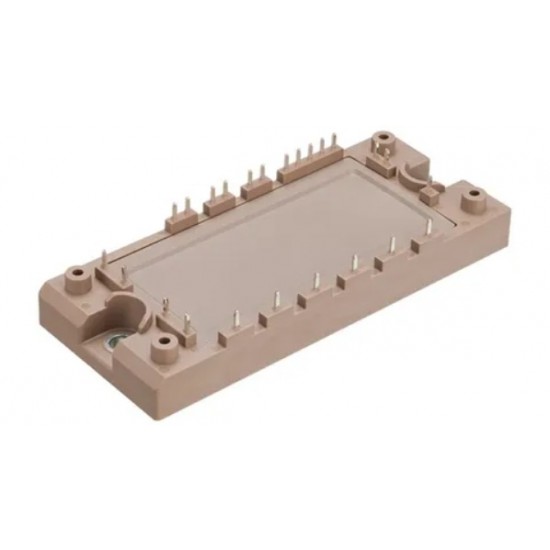

7MBR50VM120-54 Fuji Electric IGBT Modülü

Ürün kodu: 7MBR50VM120-54
Marka: Fuji Electric
Ürün türü: PIM güç modülü
Temel değerler: 1200 V, 50 A

Fuji Electric 7MBR50VM120-54, endüstriyel inverterlerin güç katını kompakt biçimde oluşturmak için tasarlanmış 1200 V ve 50 A sınıfında bir Power Integrated Module ürünüdür. Modül içerisinde üç fazlı diyot doğrultucu, dinamik fren devresi ve üç fazlı IGBT inverter köprüsü bulunur.

Doğrultucu bölümü, üç fazlı AC giriş gerilimini DC bara gerilimine dönüştürür. Altı IGBT’den oluşan inverter bölümü, bu DC gerilimi PWM yöntemiyle değişken frekanslı üç faz çıkışa çevirir. Dinamik fren IGBT’si ise motorun yavaşlaması sırasında oluşan rejeneratif enerjiyi haricî fren direncine aktarır.

V serisi modül; düşük kolektör-emetör doyum gerilimi, kompakt gövde ve baskılı devre kartına uygun bağlantı yapısıyla öne çıkar. IGBT’lerin maksimum gate-emetör gerilimi ±20 V sınıfındadır. Güvenilir çalışma için normal gate sürme gerilimi ve gate dirençleri Fuji Electric veri sayfasındaki test koşullarına göre seçilmelidir.

7MBR50VM120-54; motor sürücü inverterleri, AC ve DC servo amplifikatörleri, UPS sistemleri, pompalar, fanlar, konveyörler ve endüstriyel otomasyon makinelerinde kullanılabilir. Doğrultucu, fren ve inverter katlarının tek modülde bulunması güç kartının boyutunu ve bağlantı sayısını azaltır.

Değişim sırasında “-54” varyantı dikkate alınmalıdır. Benzer kodlu -50 ve diğer V serisi ürünler elektriksel olarak yakın görünse de pin dizilimi, paket yapısı veya üretim revizyonu farklı olabilir. Sipariş öncesinde modül etiketi, devre şeması ve mekanik ölçüler karşılaştırılmalıdır.
