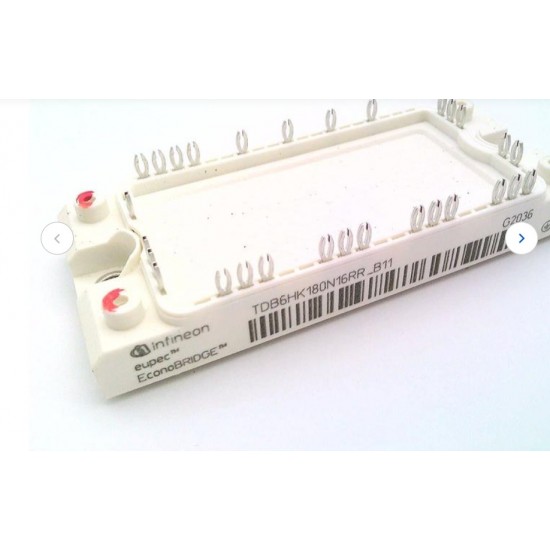

TDB6HK180N16RR_B11

Ürün kodu: TDB6HK180N16RR_B11
Marka: Infineon
Ürün türü: Yarı kontrollü doğrultucu ve fren kıyıcı modülü

Infineon TDB6HK180N16RR_B11, yüksek güçlü konvertörlerde AC gerilimin kontrollü DC bara gerilimine dönüştürülmesi için geliştirilen EconoBRIDGE güç modülüdür. Ürün, 1600 V gerilim sınıfına ve 180 A nominal akım değerine sahiptir. İç yapısında yarı kontrollü doğrultucu köprü ile fren kıyıcı devresi bulunur.

Yarı kontrollü köprü, tristör ve diyotların birlikte kullanıldığı bir doğrultucu topolojisidir. Tristörlerin ateşleme açısının değiştirilmesi sayesinde DC bara gerilimi ve yumuşak başlatma davranışı kontrol edilebilir. Entegre fren kıyıcı bölümü ise motorlu uygulamalarda rejenerasyon sırasında DC bara geriliminin yükselmesini sınırlamak için haricî fren direncini devreye alabilir.

TDB6HK180N16RR_B11; yüksek güçlü motor sürücüleri, endüstriyel inverterler, kaldırma sistemleri, konveyörler, vinç uygulamaları ve kontrollü doğrultucu sistemlerinde kullanılabilir. Doğrultucu ile fren fonksiyonunun aynı modülde bulunması, ayrı güç yarı iletkenlerinin ve bağlantı baralarının sayısını azaltarak daha kompakt tasarım yapılmasına yardımcı olur.

Ürün AG-ECONO2B gövde yapısına ve PressFIT bağlantı teknolojisine sahiptir. PressFIT terminaller uygun PCB deliklerine kontrollü kuvvetle geçirilir. Bu nedenle lehimleme uygulanmamalı; PCB kalınlığı, delik çapı, presleme aparatı ve baskı kuvveti üretici montaj talimatlarına göre seçilmelidir.

1600 V sınıfındaki bu modülün kullanıldığı sistemlerde izolasyon aralıkları, sigorta seçimi, aşırı gerilim koruması ve soğutma hesabı kritik öneme sahiptir. Değişim sırasında B11 varyantı, PressFIT terminal düzeni ve iç devre şeması mutlaka doğrulanmalıdır.
