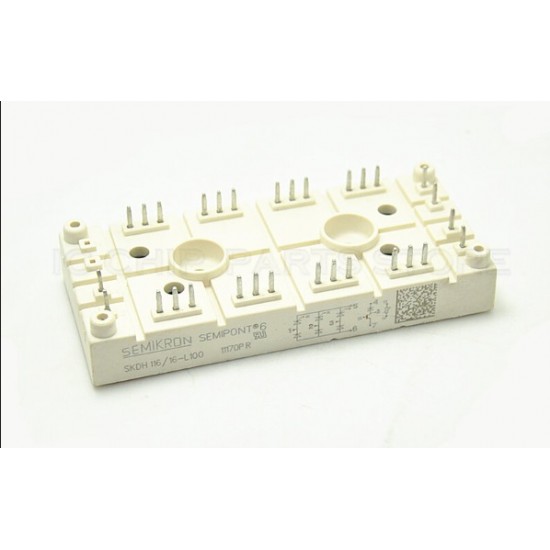

SKDH116/16L100

Ürün kodu: SKDH116/16-L100
Marka: Semikron
Ürün türü: Yarı kontrollü üç fazlı köprü doğrultucu

Semikron SKDH116/16-L100, üç fazlı AC gerilimi kontrollü DC gerilime dönüştürmek amacıyla kullanılan yarı kontrollü köprü doğrultucu modülüdür. SEMIPONT ailesinde yer alan ürün, tristör ve diyot elemanlarını tek bir izole güç modülü içerisinde birleştirir. Model kodundaki “16” ifadesi 1600 V gerilim sınıfını belirtir.

Modül yaklaşık 110 A sınıfındaki endüstriyel doğrultma uygulamaları için tasarlanmıştır. Yarı kontrollü topolojide çıkış gerilimi tristörlerin ateşleme açısı değiştirilerek ayarlanabilir. Diyotlar ise devrenin kontrol edilmeyen doğrultma bölümünü oluşturur. Bu yapı, tamamen kontrollü tristör köprülerine göre daha basit sürme ve kontrol devreleri kurulmasına olanak verir.

SKDH116/16-L100; DC motor sürücüleri, akü şarj sistemleri, endüstriyel güç kaynakları, elektromıknatıs beslemeleri, kaynak makineleri ve kontrollü DC bara devrelerinde kullanılabilir. Üç fazlı giriş yapısı, tek fazlı doğrultuculara göre daha düşük DC dalgalanması ve daha dengeli şebeke kullanımı sağlar.

Tristör kapıları uygun izolasyona sahip ateşleme devresiyle sürülmelidir. Ateşleme darbelerinin zamanlaması, faz sırası ve darbe akımı modülün güvenilir çalışması açısından önemlidir. Endüktif yüklerde komütasyon koşulları, ani gerilim yükselmeleri ve şebeke darbeleri dikkate alınarak RC snubber ve aşırı gerilim koruması kullanılmalıdır.

Montajda modül tabanı ile soğutucu arasında düzgün termal temas sağlanmalıdır. Değişim amacıyla kullanılacaksa ana devre topolojisi, 1600 V gerilim sınıfı, akım değeri, L100 varyantı, terminal sırası ve mekanik ölçüler mutlaka karşılaştırılmalıdır.
