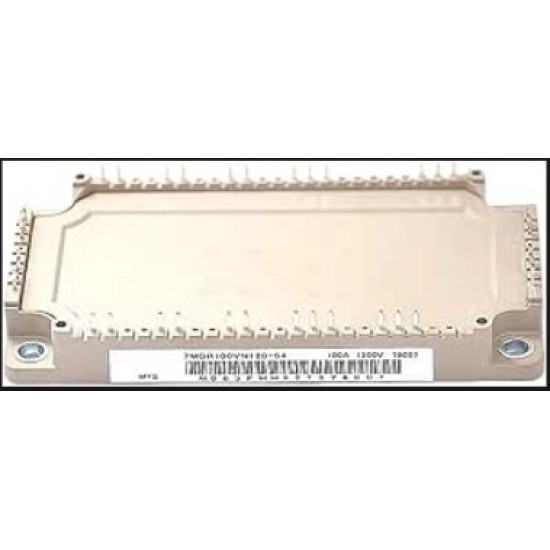

Fuji Electric 7MBR100VN120-54 PIM IGBT Modülü

Ürün kodu: 7MBR100VN120-54
Gerilim sınıfı: 1200 V
Akım sınıfı: 100 A
Yapı: Converter + fren + üç faz inverter

7MBR100VN120-54, Fuji Electric tarafından değişken hızlı motor sürücüleri için geliştirilen 100 A ve 1200 V sınıfında PIM güç modülüdür. PIM yapısı, üç fazlı doğrultucu köprüsünü, frenleme elemanını ve üç faz inverter katını aynı yalıtımlı gövde içerisinde bir araya getirir.

Entegre güç yapısı harici bağlantı sayısını azaltır ve inverter tasarımını daha kompakt hale getirir. Şebekeden gelen AC enerji modülün converter bölümüyle DC bara gerilimine dönüştürülür. Frenleme IGBT’si rejeneratif enerjiyi uygun direnç üzerinden sınırlar; altı IGBT’den oluşan inverter katı ise motora değişken frekanslı üç faz çıkış sağlar.

Modül; endüstriyel frekans inverterleri, pompa ve fan sürücüleri, asansör kontrol sistemleri, servo sürücüler, UPS ve özel güç dönüştürücülerinde kullanılabilir. N-serisi teknoloji düşük iletim kaybı ve kontrollü anahtarlama davranışı sağlamaya yönelik tasarlanmıştır.

Değişim işleminden önce kısa devre oluşturan motor, gate sürücü arızası, akım algılama devresi ve DC bara kondansatörleri kontrol edilmelidir. Montajda uygun termal macun, düz soğutucu yüzeyi ve doğru sıkma torku kullanılmalıdır. 7MBR100VN120-54; farklı akım, paket ve terminal yapısına sahip 7MBR modelleriyle doğrudan değiştirilmemelidir.
