FS200R12KT4R

Ürün kodu: FS200R12KT4R
Marka: Infineon
Ürün türü: Altılı IGBT inverter modülü
Temel değerler: 1200 V, 200 A

Infineon FS200R12KT4R, yüksek güçlü üç fazlı inverterlerin çıkış katında kullanılan 1200 V ve 200 A nominal akım değerine sahip bir IGBT sixpack modülüdür. Sixpack topolojisi, üç üst ve üç alt anahtar olmak üzere toplam altı IGBT ile bunlara bağlı serbest dolaşım diyotlarını tek gövdede birleştirir.

Modülde Trenchstop IGBT4 T4 teknolojisi kullanılır. Üretici verilerine göre 25 °C’de tipik kolektör-emetör doyum gerilimi yaklaşık 1,75 V, diyot ileri yön gerilimi ise yaklaşık 1,7 V’tur. Bu düşük gerilim değerleri, yüksek akımlı çalışmada iletim kayıplarının kontrol edilmesine yardımcı olur.

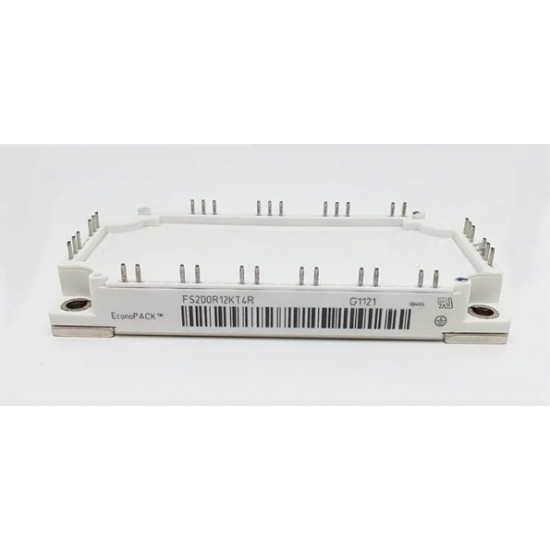

FS200R12KT4R yaklaşık 122 × 62 mm ölçülerinde EconoPACK 3 gövdeye sahiptir. Bakır taban plaka ve düşük termal dirençli seramik altyapı, yarı iletkenlerde oluşan ısının soğutucuya aktarılmasını destekler. NTC termistör, modül sıcaklığının sürücü elektroniği tarafından izlenmesine olanak verir.

Ürün; yüksek güçlü motor sürücüleri, servo sistemler, pompalar, kompresörler, vinçler, asansörler, konveyörler ve yenilenebilir enerji inverterlerinde kullanılabilir. Üç fazlı köprünün aynı gövdede bulunması, ayrı yarım köprü modüllerine göre daha kompakt bara tasarımı sağlar.

IGBT’ler galvanik izolasyonlu sürücülerle kontrol edilmeli; ölü zaman, kısa devre ve desatürasyon koruması uygulanmalıdır. “R” ve B11 gibi varyant bilgileri terminal teknolojisini etkileyebileceğinden, PressFIT veya lehim bağlantısı sipariş öncesinde doğrulanmalıdır.
