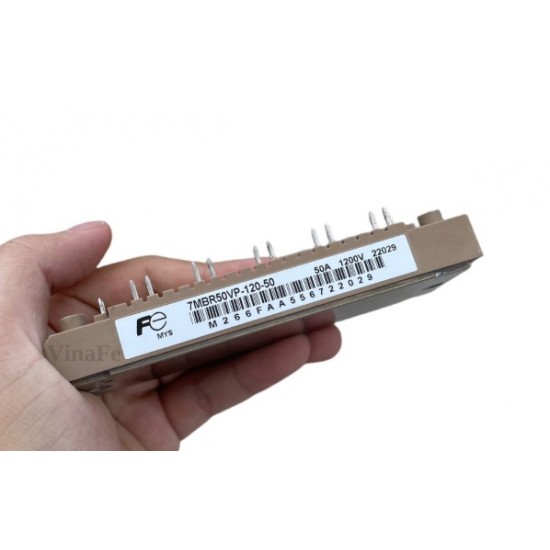

Fuji 7MBR50VP120-50 50A 1200V EconoPIM

Fuji Electric 7MBR50VP120-50 IGBT Modülü

Ürün kodu: 7MBR50VP120-50
Seri: V Serisi EconoPIM
Gerilim: 1200 V
Akım: 50 A

7MBR50VP120-50, Fuji Electric V serisine ait 50 A, 1200 V sınıfında EconoPIM güç modülüdür. Modül; üç faz diyot doğrultucu, dinamik frenleme anahtarı, üç faz inverter köprüsü ve sıcaklık izleme termistörünü kompakt bir PCB montaj paketinde birleştirir.

Düşük kolektör-emitter doyum gerilimi, iletim kayıplarının azaltılmasına yardımcı olur. Dahili hızlı serbest dolaşım diyotları, endüktif motor akımının IGBT’lerin kapalı olduğu anahtarlama aralıklarında güvenli şekilde dolaşmasını sağlar. Termistör bağlantısı ise modül sıcaklığının sürücü kontrol kartı tarafından izlenebilmesine imkân verir.

Ürün; frekans inverterleri, CNC servo sistemleri, UPS cihazları, pompa ve fan sürücüleri ile endüstriyel güç dönüştürücülerinde kullanılabilir. PCB montaj terminalleri, güç ve sürücü bağlantılarının kompakt şekilde gerçekleştirilmesini sağlar.

Montaj sırasında soğutucu yüzeyi ve termal macun uygulaması önemlidir. Sıkma vidaları üreticinin belirlediği sıra ve torkla uygulanmalıdır. 7MBR50VP120-50 değiştirilirken yalnızca 50 A/1200 V değeri değil, dahili doğrultucu-fren devresi, termistör bağlantıları, pin yerleşimi ve paket ölçüleri de doğrulanmalıdır.
