FP50R12KT4 50A 1200V EconoPIM IGBT

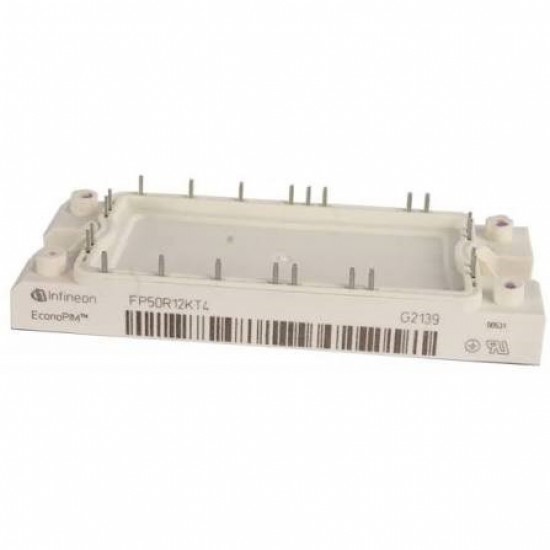

Infineon FP50R12KT4 PIM IGBT Modülü

Ürün kodu: FP50R12KT4
Gerilim: 1200 V
Akım: 50 A
Teknoloji: IGBT4
Paket: EconoPIM

FP50R12KT4, Infineon tarafından orta güçlü motor sürücüleri için geliştirilen 50 A, 1200 V PIM IGBT modülüdür. Modül; üç fazlı giriş doğrultucusu, frenleme kıyıcısı, altı IGBT’li inverter köprüsü ve sıcaklık algılama elemanını aynı EconoPIM gövdesinde birleştirir.

IGBT4 teknolojisi, iletim ve anahtarlama kayıpları arasında dengeli performans sağlamaya yöneliktir. Üç faz inverter katı uygun PWM sinyalleriyle kontrol edildiğinde motor hızı ve torku hassas biçimde ayarlanabilir. Dahili serbest dolaşım diyotları motor akımının anahtarlama geçişlerindeki yolunu oluşturur.

FP50R12KT4; frekans konvertörleri, servo sürücüler, UPS, HVAC, pompa, kompresör ve üretim makinelerinde kullanılabilir. Termistör bağlantısı modül sıcaklığının kontrol kartı tarafından izlenmesine yardımcı olur.

Montajdan önce gate sürücü gerilimleri ve kısa devre koruması test edilmelidir. Soğutucunun ısı dağıtma kapasitesi uygulamadaki anahtarlama frekansına uygun olmalıdır. “KT4” teknoloji ve paket kombinasyonunu ifade ettiğinden FP50R12 ailesindeki farklı son ekli ürünler doğrudan eşdeğer sayılmamalıdır.
