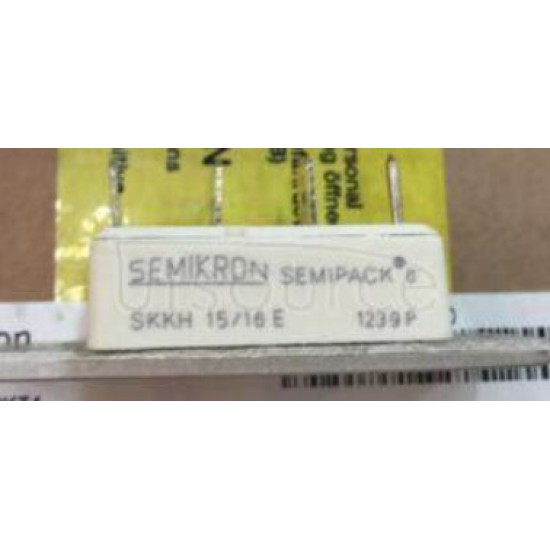

Semikron SKKH15/16E 15A 1600V Tristör-Diyot Modülü

Semikron SKKH15/16E 15A 1600V Tristör-Diyot Modülü

Ürün kodu: SKKH15/16E
Marka: Semikron / Semikron Danfoss
Ürün türü: Tristör-diyot güç modülü
Devre topolojisi: Yarım kontrollü doğrultucu kolu
Devre bağlantısı: Pozitif seri bağlantılı tristör ve diyot
Gerilim sınıfı: 1600 V
Nominal akım sınıfı: 15 A
Belirtilen ortalama akım: Yaklaşık 17,5 A koşula bağlı
Maksimum ileri yön gerilimi: Yaklaşık 2,45 V
Gövde: SEMIPACK 0
Gövde/bağlantı biçimi: A2, vidalı güç terminalleri
Kontrol: Tristör gate-katot tetiklemesi
Montaj: Soğutucu üzerine panel montajı
Teknoloji: Silisyum tristör ve güç diyodu

Teknik kaynaklar SKKH15/16E’nin 1600 V sınıfında, SEMIPACK 0 gövdeli bir tristör-diyot modülü olduğunu ve yarım kontrollü pozitif doğrultucu topolojisi sunduğunu doğrulamaktadır

Semikron SKKH15/16E, kontrollü doğrultma ve endüstriyel güç kontrol devreleri için geliştirilmiş 15 A, 1600 V sınıfında tristör-diyot güç modülüdür. SEMIPACK 0 gövde içerisinde bir tristör ve bir güç diyodu yarım kontrollü doğrultucu kolu oluşturacak biçimde bağlanmıştır. Bu entegre yapı, ayrı yarı iletkenlerle kurulacak devrelere göre montajı kolaylaştırır ve daha düzenli bir güç devresi sağlar.

Modüldeki tristör, gate-katot uçlarına uygulanan uygun tetikleme darbesiyle iletime geçer. Tetikleme açısı değiştirilerek yüke aktarılan ortalama gerilim ve güç kontrol edilebilir. Diyot ise devrenin kontrol edilmeyen doğrultma elemanı olarak görev yapar. Bu nedenle SKKH15/16E; tek fazlı yarım kontrollü doğrultucular, DC motor hız kontrolü, endüstriyel ısıtıcılar, akü şarj cihazları, elektromıknatıs beslemeleri, kontrollü güç kaynakları ve yumuşak yol verme devrelerinde kullanılabilir.

1600 V tekrarlayan tepe ters gerilim sınıfı, şebeke kaynaklı gerilim yükselmelerine karşı uygun elektriksel dayanım sunar. Ancak modül tek başına aşırı akım veya gerilim darbelerine karşı tam koruma sağlamaz. Uygulamaya uygun hızlı yarı iletken sigortası, RC snubber devresi, varistör ve akım sınırlama elemanlarının kullanılması önerilir.

Tristör iletime geçirildikten sonra ana akım tutma seviyesinin altına düşene kadar iletimini sürdürür. Bu nedenle IGBT veya MOSFET gibi gate sinyali kesilerek doğrudan kapatılamaz. AC uygulamalarda kapanma genellikle akımın doğal sıfır geçişinde gerçekleşir.

Montaj sırasında modülün yalıtımlı metal tabanı temiz ve düz bir soğutucuya bağlanmalıdır. Termal macun ince ve homojen uygulanmalı, vidalar önerilen sıkma torkuyla sabitlenmelidir. Değişim öncesinde güç terminal sırası, tristör yönü, gate-katot bağlantısı ve mevcut modülün tam SKKH15/16E kodu doğrulanmalıdır.

Uyumluluk notu: SKKH serisindeki /04, /08, /12, /14 ve /16 ifadeleri farklı gerilim sınıflarını belirtir. SKKH15/16E yerine seçim yapılırken yalnızca gövde benzerliği değil; 1600 V gerilim sınıfı, tristör-diyot topolojisi, terminal yönü ve “E” paket varyantı birlikte doğrulanmalıdır.
