7MBR15NF120 Fuji 15A 1200V IGBT Modülü

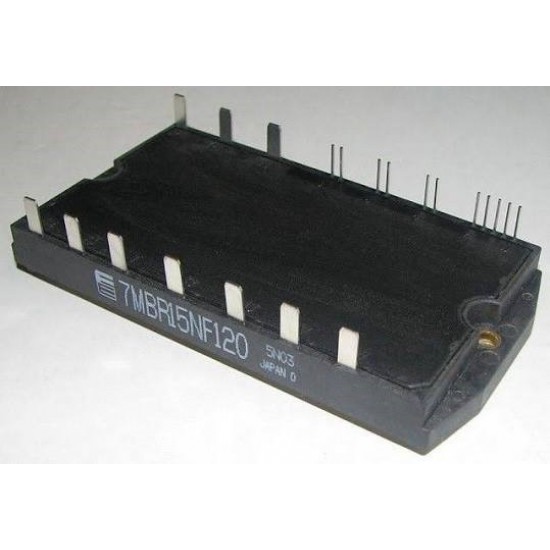

Fuji Electric 7MBR15NF120  15A/1200V IGBT Modülü

Ürün kodu: 7MBR15NF120
Gerilim: 1200 V
Akım: 15 A
Devre: Yedi elemanlı PIM,

7MBR15NF120, düşük ve orta güçlü endüstriyel motor sürücülerinde kullanılan Fuji Electric üretimi 15 A, 1200 V sınıfında PIM IGBT modülüdür. Modül içerisinde üç fazlı inverteri oluşturan altı IGBT ile dinamik frenleme için kullanılan ilave anahtarlama elemanı bulunur. Modele bağlı olarak doğrultucu bölümü de aynı güç paketi içerisinde sunulur.

1200 V gerilim sınıfı, 400 V AC şebekeyle çalışan inverterlerin DC bara koşullarına uygun güvenlik payı sağlar. Her IGBT’ye paralel yerleştirilen hızlı diyotlar, motor gibi endüktif yüklerde akımın serbest dolaşım yolunu oluşturur. Bu yapı, harici güç elemanı sayısını azaltarak sürücü kartının daha kompakt tasarlanmasını sağlar.

7MBR15NF120; fan, pompa, konveyör, küçük makine mili ve genel amaçlı hız kontrol cihazlarında kullanılabilir. Güvenilir çalışma için izole gate sürücüleri, aşırı akım algılama, düşük gate gerilimi kilidi ve yeterli soğutma gereklidir.

Modül arızalandığında yalnızca IGBT değiştirilmemeli; sürücü optokuplörleri, gate dirençleri, fren direnci ve DC bara kontrol edilmelidir. Montaj sırasında eski termal macun temizlenmeli ve modül tabanına homojen baskı uygulanmalıdır. Tam ürün kodu ve terminal şeması doğrulanmadan benzer 7MBR modelleri kullanılmamalıdır.
