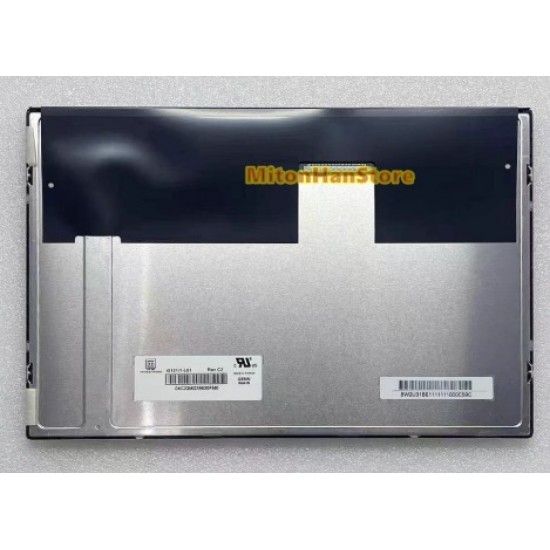

G121I1-L01 6AV2124-0MC0

Ekran kodu: G121I1-L01
Uyumlu cihaz kodu: 6AV2124-0MC01-0AX0
Uyumlu cihaz: Siemens SIMATIC HMI TP1200 Comfort
Ürün türü: Endüstriyel TFT LCD ekran modülü

G121I1-L01 LCD ekran, Siemens SIMATIC HMI TP1200 Comfort operatör panellerinin görüntüleme bölümünde kullanılmak üzere sunulan endüstriyel TFT ekran modülüdür. Ekranda görüntü bulunmaması, kırık veya çatlak LCD yüzeyi, dikey-yatay çizgiler, renk bozulması, kararma ya da arka aydınlatma problemi görülen panellerin onarımında değerlendirilebilir.

Bu LCD ekranın uyumlu olduğu 6AV2124-0MC01-0AX0 referanslı Siemens TP1200 Comfort, 12,1 inç geniş ekranlı bir HMI panelidir. Uyumlu cihaz 1280 × 800 piksel çözünürlüğe ve yaklaşık 16 milyon renk görüntüleme kapasitesine sahiptir. Yüksek çözünürlük; proses şemalarının, alarm listelerinin, grafiklerin, reçete ekranlarının ve makine çalışma değerlerinin ayrıntılı şekilde görüntülenmesini sağlar.

TP1200 Comfort operatör paneli 24 V DC nominal besleme gerilimiyle çalışır. Cihazda 12 MB kullanılabilir proje belleği bulunur. Haberleşme tarafında PROFINET, endüstriyel Ethernet ve MPI/PROFIBUS DP desteği sunar. Ayrıca USB 2.0, USB Mini-B, birleşik RS422/RS485 bağlantısı ve hafıza kartı yuvaları bulunur. Panel, WinCC Comfort V11 ve desteklenen daha yeni TIA Portal sürümleriyle projelendirilebilir.

G121I1-L01 yalnızca görüntüyü oluşturan LCD modüldür. Dokunmatik cam, ön yüz membranı, HMI elektronik kartı, kasa, inverter veya bağlantı kabloları ancak ürün içeriğinde ayrıca belirtilmişse pakete dahildir. LCD ekran ile dokunmatik panel birbirinden farklı parçalardır. Görüntü mevcut olduğu hâlde dokunmatik komutlar algılanmıyorsa LCD yerine dokunmatik yüzeyin kontrol edilmesi gerekir.

Sipariş vermeden önce sökülen ekranın arka etiketindeki G121I1-L01 kodu doğrulanmalıdır. LCD ölçüleri, çözünürlük, bağlantı soketi, şerit kablo konumu, arka aydınlatma yapısı ve panel revizyonu mevcut ekranla karşılaştırılmalıdır. Benzer ölçüdeki LCD paneller farklı sinyal yapısına sahip olabilir ve doğrudan birbirinin yerine kullanılamayabilir. Montaj sırasında cihazın enerjisi tamamen kesilmeli, LCD yüzeyine baskı uygulanmamalı ve elektrostatik boşalma önlemleri alınmalıdır.
