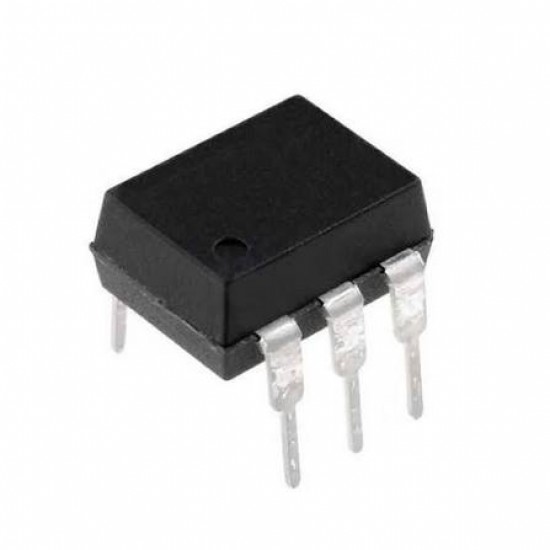

CNY17F-3X016 Transistör Çıkışlı Optokuplör

Ürün kodu: CNY17F-3X016
Ürün tipi: Fototransistör çıkışlı optokuplör
Giriş elemanı: Kızılötesi LED
Çıkış elemanı: Fototransistör
Kullanım amacı: Galvanik izolasyon

CNY17F-3X016, iki elektrik devresi arasında doğrudan iletken bağlantı oluşturmadan sinyal aktarımı sağlayan fototransistör çıkışlı optokuplördür. Giriş tarafında kızılötesi LED, çıkış tarafında ise ışığa duyarlı bir fototransistör bulunur. Giriş LED’i enerjilendiğinde oluşan ışık, elektriksel olarak ayrılmış çıkış transistörünü iletime geçirir.

Galvanik izolasyon, kontrol elektroniğinin yüksek gerilimlerden, toprak potansiyeli farklılıklarından ve anahtarlama darbelerinden korunmasına yardımcı olur. Bu nedenle CNY17F-3X016; güç kaynaklarının geri besleme devreleri, PLC girişleri, mikrodenetleyici izolasyonu, motor sürücüleri, endüstriyel kontrol kartları ve farklı toprak referanslarına sahip devreler arasındaki sinyal aktarımında kullanılabilir.

CNY17F serisinin “F” versiyonu, standart modellere göre giriş ve çıkış arasındaki elektriksel kuplajın azaltılmasına yönelik taban bağlantısı bulunmayan bir yapı sunabilir. “-3” sınıfı ise akım transfer oranının belirli bir aralıkta sınıflandırıldığını belirtir. Akım transfer oranı, giriş LED’inden geçirilen akıma karşılık çıkış transistörünün sağlayabileceği akımı belirleyen önemli bir parametredir.

Uygulamada giriş LED’i mutlaka uygun seri direnç üzerinden sürülmelidir. Direnç değeri; kontrol gerilimi, LED ileri yön gerilimi ve istenen LED akımı dikkate alınarak belirlenir. Çıkış tarafında ise yük akımı ve pull-up direnci, optokuplörün akım transfer oranına uygun seçilmelidir. Bakım veya kart onarımında tam model kodu, CTR sınıfı, izolasyon değeri, paket ölçüsü ve bacak dizilimi kontrol edilmelidir.
