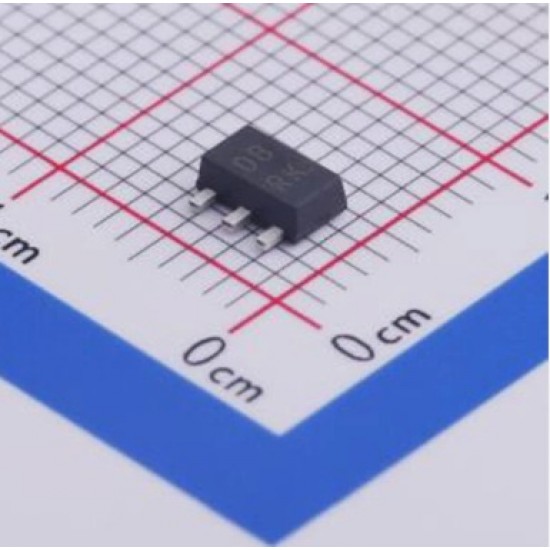

2SD1766R SOT-89-3 NPN Güç Transistörü

Ürün kodu: 2SD1766R
Ürün tipi: NPN bipolar transistör
Paket tipi: SOT-89-3
Montaj: Yüzey montaj
Kullanım alanı: Anahtarlama ve sürücü devreleri

2SD1766R, elektronik devrelerde anahtarlama ve akım yükseltme görevlerinde kullanılan NPN tip bipolar güç transistörüdür. SOT-89-3 yüzey montaj paketi, standart küçük sinyal SMD transistörlere göre daha iyi güç dağılımı gerektiren kompakt kart tasarımlarına uygundur. Endüstriyel kontrol kartları, regülatör devreleri, röle sürücüleri ve düşük güçlü motor kontrol uygulamalarında değerlendirilebilir.

NPN transistör yapısında base ucuna uygun kontrol akımı uygulandığında collector ile emitter arasında akım geçişi sağlanır. Bu özellik, mikrodenetleyici veya kontrol entegresinin doğrudan süremeyeceği yüklerin anahtarlanmasına imkân verir. Transistör, devre tasarımına bağlı olarak anahtar veya doğrusal yükselteç biçiminde çalıştırılabilir. Anahtarlama uygulamalarında yeterli base akımının sağlanması ve transistorün doyum bölgesine geçirilmesi, güç kaybının azaltılması açısından önem taşır.

SOT-89 paketin geniş metal yüzeyi, oluşan ısının PCB bakır alanına aktarılmasına yardımcı olur. Ancak kullanılabilir güç kapasitesi; kart tasarımına, bakır yüzey alanına, ortam sıcaklığına ve hava akışına bağlıdır. Röle bobini, solenoid veya küçük motor gibi endüktif yükler sürülüyorsa ters gerilim darbelerine karşı koruma diyodu veya uygun bastırma devresi kullanılmalıdır.

Kart onarımında yalnızca NPN olması yeterli değildir. Collector-emitter gerilimi, izin verilen collector akımı, kazanç sınıfı, paket yapısı ve bacak dizilimi birlikte kontrol edilmelidir. Ürün kodundaki “R” işaretinin kazanç veya sınıflandırma seçeneğini belirtebileceği göz önüne alınmalı ve değişim için tam 2SD1766R kodu esas alınmalıdır.
