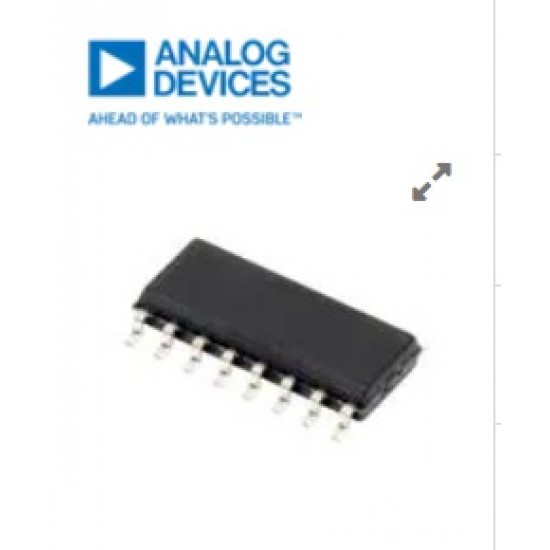

ADG512BRZ SOIC-16 Analog Anahtar Entegresi

ADG512BRZ SOIC-16 Analog Anahtar Entegresi

Ürün kodu: ADG512BRZ
Üretici: Analog Devices
Ürün tipi: Dörtlü analog anahtar
Paket tipi: SOIC-16
Kanal sayısı: 4
Anahtar yapısı: SPST

ADG512BRZ, analog ve dijital sinyallerin elektronik olarak yönlendirilmesi için geliştirilmiş dört kanallı bir analog anahtar entegresidir. Tek bir SOIC-16 gövde içerisinde dört bağımsız SPST anahtar bulunur. Bu yapı, birden fazla sinyal hattının kompakt bir devre üzerinde kontrol edilmesine olanak tanır. Endüstriyel kontrol kartları, ölçüm sistemleri, veri toplama cihazları ve sinyal yönlendirme devreleri ürünün başlıca kullanım alanlarıdır.

Entegredeki her kanal bağımsız bir dijital giriş tarafından kontrol edilir. Anahtar iletim durumundayken analog sinyalin devrenin ilgili bölümüne aktarılması, kapalı durumdayken ise sinyal yolunun ayrılması sağlanır. Düşük kaçak akım ve anahtarlar arasındaki kanal uyumu, özellikle hassas analog ölçümlerde sinyal bütünlüğünün korunmasına yardımcı olur. Bipolar analog sinyallerin kullanıldığı uygulamalara uygun besleme seçenekleri sunması, ürünü farklı devre mimarileri için esnek hale getirir.

ADG512BRZ; sensör sinyallerinin seçilmesi, test ekipmanlarında kanal değiştirme, ses sinyallerinin yönlendirilmesi, programlanabilir kazanç devreleri ve çok kanallı ölçüm uygulamalarında kullanılabilir. Mekanik rölelerden farklı olarak hareketli parçaya sahip değildir. Bu nedenle sessiz çalışma, hızlı anahtarlama ve yüksek anahtarlama ömrü gerektiren elektronik sistemlerde avantaj sağlar.

BRZ uzantısı, ürünün SOIC paketli ve kurşunsuz üretim seçeneğini ifade eder. Montaj sırasında besleme gerilimleri, analog sinyal sınırları, lojik kontrol seviyeleri ve PCB ayak izi kontrol edilmelidir. Bakım amacıyla yapılan değişimlerde yalnızca ADG512 ailesi değil, tam ürün kodu ve paket tipi esas alınmalıdır.
