FP10R12W1T4_B11

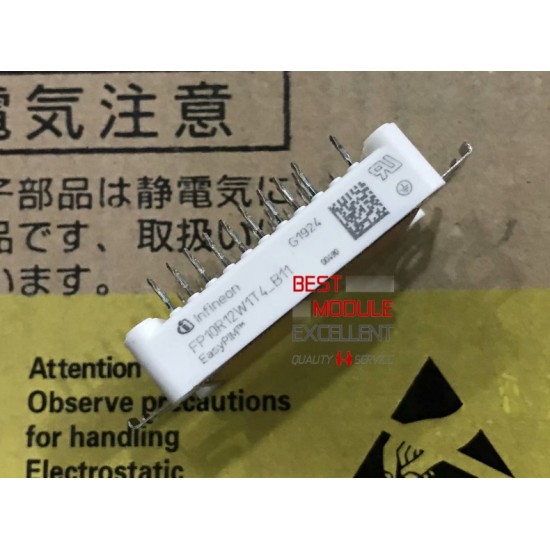

Infineon FP10R12W1T4_B11 PIM IGBT Modülü

Ürün kodu: FP10R12W1T4_B11
Gerilim: 1200 V
Akım: 10 A
Paket ailesi: EasyPIM

FP10R12W1T4_B11, Infineon TRENCHSTOP IGBT4 teknolojisini kullanan 10 A, 1200 V sınıfında kompakt PIM güç modülüdür. EasyPIM paket yapısı içerisinde üç faz giriş doğrultucusu, frenleme anahtarı ve üç faz inverter köprüsü bulunur.

Modül düşük güçlü 400 V motor sürücülerinin güç katını tek bileşenle oluşturmak amacıyla kullanılır. Altı inverter IGBT’si motora PWM kontrollü üç faz çıkış üretirken frenleme IGBT’si DC bara geriliminin harici fren direnci üzerinden kontrol edilmesini sağlar. Dahili diyotlar endüktif akım için serbest dolaşım yolu oluşturur.

Ürün; pompa, fan, konveyör, HVAC sistemleri, küçük servo sürücüler ve kompakt frekans inverterlerinde kullanılabilir. Baskı devreye lehimlenebilir terminaller, güç kartının boyutunu ve bağlantı sayısını azaltır.

B11 soneki belirli ürün varyantını ifade ettiğinden siparişte tam kod kullanılmalıdır. Montaj sırasında lehimleme profili, soğutucu temas yüzeyi ve elektriksel izolasyon dikkate alınmalıdır. Arızalı modül değiştirilmeden önce gate sürücü kanalları, bootstrap beslemeleri, fren direnci ve DC bara kontrol edilmelidir. Aynı EasyPIM gövdesindeki farklı akım değerleri otomatik olarak muadil değildir.
