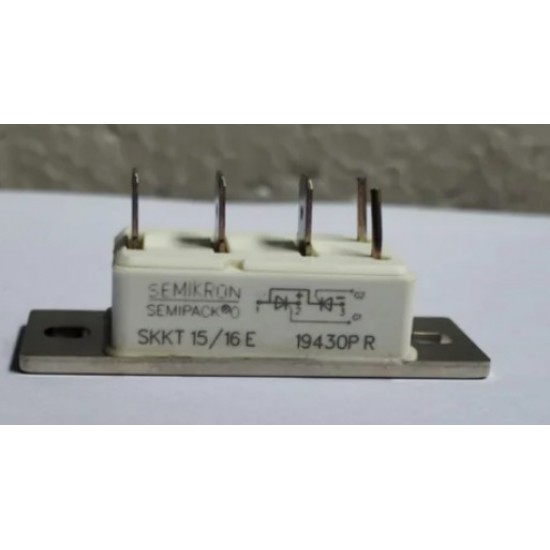

SKKT 15/16E SEMIKRON DANFOSS - Modül tiristörü

Marka: Semikron Danfoss
Ürün türü: Çift tristör güç modülü
Temel değerler: 1600 V, 15 A sınıfı

Semikron SKKT15/16E, kontrollü doğrultma ve AC güç kontrolü uygulamalarında kullanılan çift tristörlü bir güç yarı iletken modülüdür. Model kodundaki “16” ifadesi ürünün 1600 V gerilim sınıfında olduğunu, “15” ifadesi ise yaklaşık 15 A akım sınıfını belirtir.

SKKT serisinde iki tristör, endüstriyel güç devrelerinde kullanılabilecek ortak bir modül gövdesi içerisinde birleştirilir. Tristörler gate uçlarına uygulanan ateşleme darbeleriyle iletime geçirilir ve üzerlerinden geçen akım tutma akımının altına düşene kadar iletimde kalır. Bu çalışma prensibi, faz kontrollü doğrultucular ve AC güç regülatörleri için uygundur.

SKKT15/16E; kontrollü akü şarj cihazları, DC motor hız kontrol devreleri, rezistans ısıtıcı kontrol sistemleri, yumuşak yol vericiler, kaynak makineleri ve kontrollü güç kaynaklarında kullanılabilir. İki tristörün bağlantı şekline bağlı olarak tek fazlı kontrollü köprülerin bir kolu veya çift yönlü AC kontrol devresi oluşturulabilir.

Gate ateşleme devresi yeterli akım ve darbe süresini sağlamalıdır. Endüktif yüklerde ani gerilim değişimleri tristör üzerinde yüksek dv/dt oluşturabileceğinden RC snubber devresi ve uygun aşırı gerilim koruması kullanılmalıdır. Devredeki kısa devre koruması için hızlı yarı iletken sigortaları tercih edilmelidir.

Modül, izole metal taban üzerinden soğutucuya monte edilmelidir. Termal macun homojen uygulanmalı ve montaj vidası önerilen torkla sıkılmalıdır. E varyantı, terminal yerleşimi ve iç bağlantı şeması sipariş öncesinde doğrulanmalıdır.
