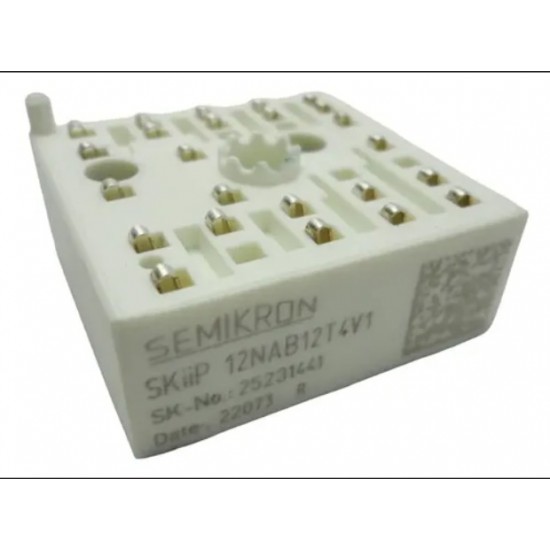

SKIIP12NAB12T4V1

Ürün kodu: SKIIP12NAB12T4V1
Marka: Semikron Danfoss
Ürün türü: Converter-Inverter-Brake modülü
Temel değerler: 1200 V, 12 A sınıfı, yaklaşık 5,5 kW

Semikron SKIIP12NAB12T4V1, kompakt motor sürücülerinin güç katını tek modülde oluşturmak için tasarlanan 1200 V sınıfında Converter-Inverter-Brake modülüdür. Modül; üç fazlı giriş doğrultucusu, fren kıyıcı IGBT’si, üç fazlı inverter köprüsü ve NTC sıcaklık sensörünü aynı yapıda birleştirir.

Üründe Trench 4 IGBT teknolojisi ile CAL teknolojili yumuşak anahtarlamalı serbest dolaşım diyotları kullanılır. Bu yapı, iletim ve anahtarlama kayıplarını azaltmayı ve motor sürücü uygulamalarında güvenilir anahtarlama sağlamayı amaçlar. Modül yaklaşık 12 kVA inverter kapasitesi ve 5,5 kW tipik motor gücü için kullanılabilir.

Üç fazlı doğrultucu, şebekeden gelen AC enerjiyi DC baraya aktarır. İnverter köprüsü, PWM kontrolüyle motora değişken gerilim ve frekansta üç fazlı enerji sağlar. Fren kıyıcı, motorun yavaşlaması sırasında DC bara üzerinde oluşan enerjiyi haricî direnç üzerinden boşaltır.

SKIIP12NAB12T4V1; küçük ve orta güçlü frekans konvertörleri, pompalar, fanlar, konveyörler, HVAC sistemleri ve genel endüstriyel motor kontrol uygulamalarında kullanılabilir. Güvenilir yay kontakları ve MiniSKiiP montaj sistemi, lehim bağlantılarını azaltarak kompakt üretim sağlar.

Modülün montajında doğru basınç kapağı, PCB delik yapısı ve termal arayüz seçilmelidir. M20, M21 ve M25 gibi varyantlar kapak yüksekliği veya uygulanmış termal macun bakımından farklı olabilir. Siparişte tam varyant kodu ve mevcut mekanik yapı doğrulanmalıdır.
