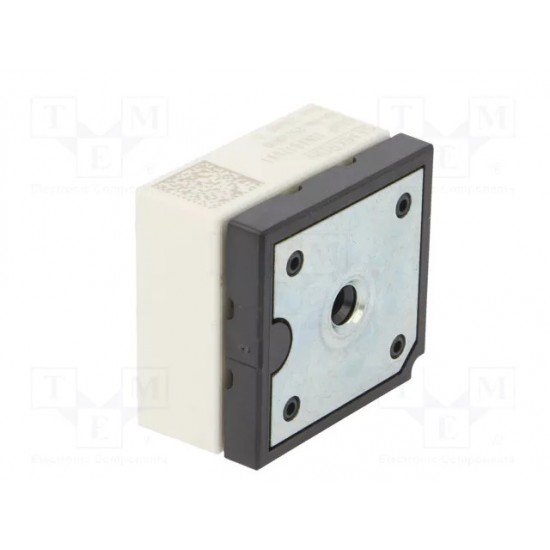

SKIIP 11NAB126V1 IGBT MODÜL

Ürün kodu: SKIIP11NAB126V1 / 25230010
Marka: Semikron Danfoss
Ürün türü: MiniSKiiP 1 IGBT güç modülü

Semikron SKIIP11NAB126V1, düşük ve orta güçlü üç fazlı inverter uygulamaları için geliştirilmiş 1200 V sınıfında bir MiniSKiiP 1 güç modülüdür. Ürünün iç yapısında üç fazlı diyot doğrultucu, buck tipi fren kıyıcı, üç fazlı IGBT köprüsü ve sıcaklık ölçümünde kullanılan termistör bulunur.

Modülün nominal kolektör akımı 15 A, belirtilen güç seviyesi ise yaklaşık 4 kW’tır. IGBT kapı-emetör gerilimi için izin verilen üst sınır ±20 V olarak verilir. Bu sınır sürücü devresinin normal çalışma gerilimi değildir; gate dirençleri, sürme gerilimleri ve ölü zaman değerleri üreticinin anahtarlama koşullarına göre belirlenmelidir.

Üç fazlı doğrultucu bölümü AC girişten DC bara oluşturur. Altı IGBT’den meydana gelen inverter köprüsü, bu DC gerilimi değişken frekanslı üç fazlı çıkışa dönüştürür. Fren kıyıcı bölümü motorun rejeneratif çalışması sırasında bara gerilimini kontrol etmek için kullanılabilir. Entegre termistör ise uygun ölçüm devresiyle aşırı sıcaklık korumasını destekler.

SKIIP11NAB126V1; yaklaşık 4 kW seviyesindeki motor sürücüleri, pompalar, fanlar, küçük konveyörler, kesintisiz güç kaynakları ve fotovoltaik inverterlerde kullanılabilir. MiniSKiiP 1 gövde, güç katının sınırlı pano alanında kurulmasına yardımcı olur.

Modül Press-Fit elektriksel bağlantıya ve vidalı mekanik montaja sahiptir. Yedek ürün seçiminde 1200 V ve 15 A değerleriyle birlikte 25230010 sipariş numarası, MiniSKiiP 1 kasa, iç topoloji ve kapak varyantı kontrol edilmelidir. M00, M10, M11, M15 ve M21 gibi varyantlar kapak yüksekliği veya önceden uygulanmış termal macun bakımından farklılık gösterebilir.
