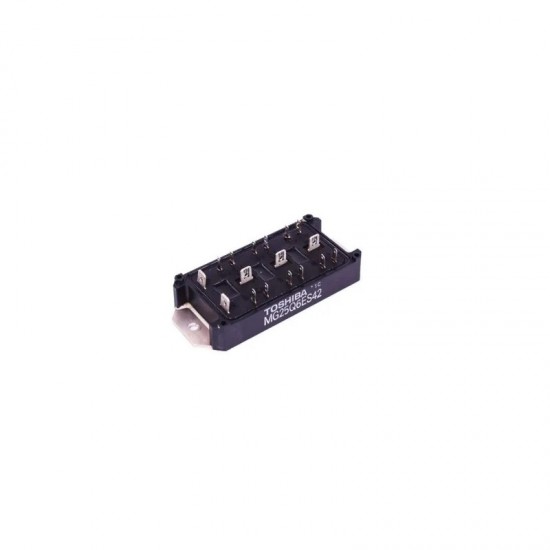

MITSUBISHI MG25Q6ES42 25A 1200V Toshiba IGBT Module

Ürün kodu: MG25Q6ES42
Marka: Toshiba
Ürün türü: Altılı IGBT inverter modülü
Temel değerler: 1200 V, 25 A

Toshiba MG25Q6ES42, üç fazlı motor kontrolü ve yüksek gerilimli anahtarlama uygulamaları için geliştirilmiş 1200 V ve 25 A sınıfında silikon N-kanal IGBT modülüdür. Modülün iç yapısında üç fazlı inverter köprüsünü oluşturan altı IGBT ve serbest dolaşım diyotları bulunur.

Altılı IGBT yapısı sayesinde üç ayrı yarım köprü aynı modül içerisinde yer alır. Mikrodenetleyici veya sürücü kartından üretilen PWM sinyalleri uygun izolasyonlu gate sürücüleri üzerinden modüle uygulanarak değişken frekanslı üç faz çıkış oluşturulabilir. Bu çıkış asenkron motorların, servo motorların veya diğer üç fazlı yüklerin kontrol edilmesinde kullanılabilir.

MG25Q6ES42’nin maksimum gate-emetör gerilimi ±20 V, maksimum birleşim sıcaklığı 150 °C sınıfındadır. Tipik kolektör-emetör doyum gerilimi yaklaşık 3 V seviyesindedir. Bu değerler mutlak çalışma garantisi olarak görülmemeli; gerçek anahtarlama kayıpları akım, sıcaklık, gate direnci ve anahtarlama frekansına göre hesaplanmalıdır.

Ürün; eski nesil frekans konvertörleri, servo amplifikatörleri, endüstriyel motor sürücüleri, UPS sistemleri ve özel güç kontrol cihazlarında yedek parça olarak kullanılabilir. Üretimi sonlandırılmış sistemlerin tamirinde aynı ürün kodunun kullanılması devre uyumluluğu açısından önemlidir.

Montajdan önce IGBT ve diyotlar multimetre veya uygun yarı iletken test cihazıyla kontrol edilmelidir. Soğutucu yüzeyi temizlenmeli, termal macun ince ve homojen uygulanmalı; bağlantı vidaları aşırı sıkılmamalıdır.
