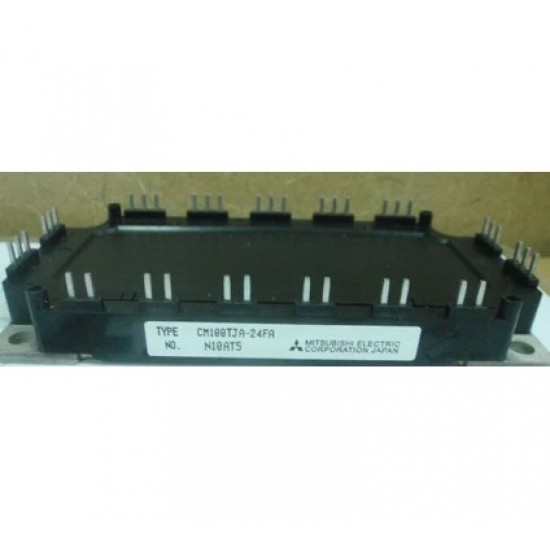

Mitsubishi CM100TJA-24FA ,1200V/100A,IGBT Modül

Ürün kodu: CM100TJA-24FA
Marka: Mitsubishi Electric
Ürün türü: IGBT güç modülü
Temel değerler: 1200 V sınıfı, 100 A sınıfı

Mitsubishi Electric CM100TJA-24FA, endüstriyel güç dönüşüm ve motor kontrol uygulamalarında kullanılan 1200 V ve 100 A sınıfında bir IGBT güç modülüdür. Model kodundaki “24” ifadesi 1200 V gerilim sınıfını, “100” ifadesi ise ürün ailesinin yaklaşık 100 A akım seviyesini belirtir.

Modül, güç elektroniği devrelerinde yüksek DC bara gerilimini kontrollü şekilde anahtarlamak için tasarlanmıştır. IGBT teknolojisi, MOSFET tipi gerilim kontrollü gate yapısını bipolar transistörlerin yüksek akım taşıma özelliğiyle birleştirir. Böylece motor sürücüleri ve inverterlerde verimli güç kontrolü sağlanabilir.

CM100TJA-24FA; endüstriyel inverterler, servo sürücüler, UPS sistemleri, kaynak makineleri, CNC ekipmanları ve özel güç kaynaklarında kullanılabilir. Modülün kesin iç devre topolojisi, terminal işaretleri üzerinden ve üretici veri sayfasından doğrulanmalıdır. Benzer Mitsubishi modüllerde yarım köprü, altılı inverter veya özel güç topolojileri bulunabilir.

Gate sürücü devresi modülün giriş kapasitansını yeterli hızda şarj ve deşarj edebilmelidir. Aşırı hızlı anahtarlama parazit ve gerilim sıçramalarını artırabileceğinden gate direnci, DC bara bağlantısı ve snubber elemanları uygulamaya göre seçilmelidir. Kısa devre koruması için desatürasyon algılama ve hızlı kapatma önerilir.

Yedek parça kullanımında yalnızca 1200 V ve 100 A değerleri yeterli değildir. CM100TJA-24FA kodunun tamamı, terminal yerleşimi, bağlantı vida ölçüleri, gövde boyutları, izolasyon yapısı ve soğutucu temas yüzeyi mevcut modülle karşılaştırılmalıdır.
