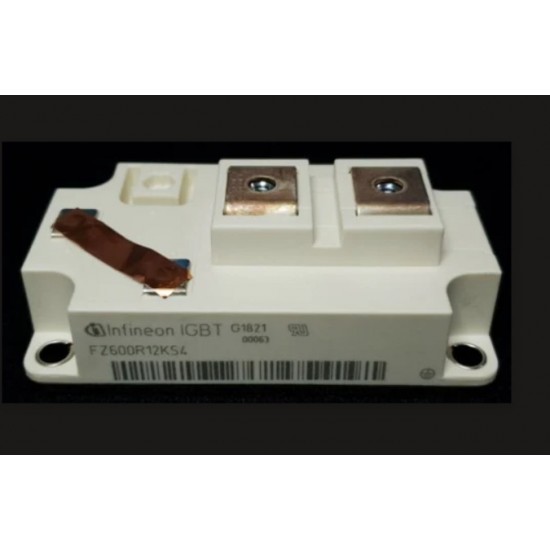

FZ600R12KS4

Ürün kodu: FZ600R12KS4
Marka: Infineon
Ürün türü: Tek anahtarlı IGBT güç modülü

Infineon FZ600R12KS4, yüksek güçlü endüstriyel anahtarlama uygulamaları için geliştirilmiş 1200 V gerilim sınıfında ve 600 A nominal akım değerine sahip tek anahtarlı IGBT modülüdür. İç yapısında bir güç IGBT’si ile anahtarlama sırasında ters akım yolunu sağlayan serbest dolaşım diyodu bulunur.

Modülde yüksek frekanslı anahtarlamaya yönelik hızlı IGBT2 teknolojisi kullanılmıştır. Üreticinin verdiği tipik kolektör-emetör doyum gerilimi 25 °C birleşim sıcaklığında yaklaşık 3,2 V, diyot ileri yön gerilimi ise yaklaşık 2 V’tur. Bu değerler iletim kaybı ve soğutucu hesabında kullanılabilir; ancak gerçek kayıplar akım, sıcaklık ve anahtarlama frekansına göre ayrıca hesaplanmalıdır.

FZ600R12KS4; yüksek güçlü inverterler, motor sürücüleri, endüstriyel güç kaynakları, kaynak makineleri, test sistemleri ve frekans konvertörlerinin güç katlarında kullanılabilir. Tek anahtarlı yapı sayesinde tasarımcı, uygulamanın ihtiyacına göre yarım köprü veya çok fazlı inverter topolojisini birden fazla modülle oluşturabilir.

Ürün, yaklaşık 106,4 × 61,4 mm gövde ölçülerine sahip 62 mm endüstriyel modül kasasında sunulur. Yüksek akım nedeniyle bara bağlantılarının düşük endüktanslı hazırlanması, kapı sürme yollarının güç terminallerinden ayrılması ve uygun DC bara kondansatörlerinin kullanılması önemlidir.

Montaj sırasında taban yüzeyi ile soğutucu arasında uygun termal arayüz uygulanmalı ve vidalar belirtilen sıkma torkuyla sabitlenmelidir. 1200 V ve yüzlerce amper seviyesindeki uygulamalar uzmanlık gerektirir; izolasyon mesafeleri, kısa devre koruması ve aşırı sıcaklık takibi mutlaka sağlanmalıdır.
