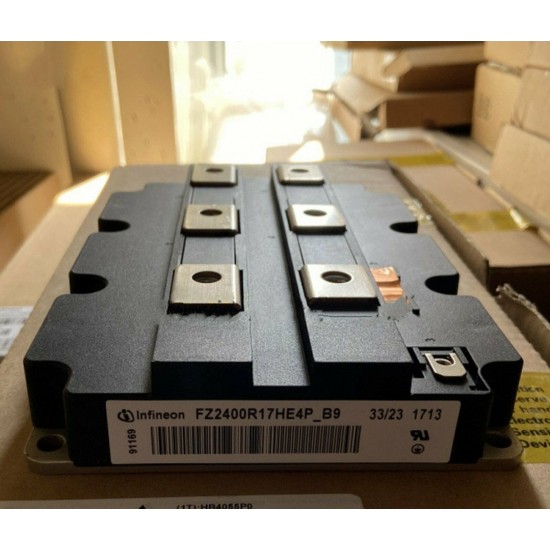

FZ2400R17HE4P_B9 IGBT Modül FZ2400R17HE4P_B9 (2400A 1700V)

Ürün kodu: FZ2400R17HE4P_B9
Marka: Infineon
Ürün türü: Tek anahtarlı yüksek güçlü IGBT modülü
Temel değerler: 1700 V, 2400 A

Infineon FZ2400R17HE4P_B9, çok yüksek güçlü endüstriyel enerji dönüşüm sistemleri için geliştirilmiş 1700 V ve 2400 A nominal akım değerine sahip tek anahtarlı IGBT modülüdür. İçerisinde bir yüksek güçlü IGBT ve bu elemana ters paralel bağlanmış serbest dolaşım diyodu bulunur.

Modülde Trench/Fieldstop IGBT4 E4 teknolojisi kullanılır. Üretici verilerine göre 25 °C birleşim sıcaklığındaki tipik kolektör-emetör doyum gerilimi yaklaşık 1,95 V, diyot ileri yön gerilimi ise yaklaşık 1,8 V’tur. Bu değerler yüksek akımlı sistemlerde iletim kaybı ve soğutma hesabı açısından önemlidir.

FZ2400R17HE4P_B9; orta gerilim sürücüleri, rüzgâr enerjisi sistemleri, demiryolu cer uygulamaları, yüksek güçlü konvertörler, büyük motor sürücüleri ve enerji iletim sistemlerinde kullanılabilir. Tek anahtarlı yapı, birden fazla modül kullanılarak yarım köprü veya üç fazlı inverter topolojilerinin kurulmasına olanak verir.

Ürün yaklaşık 190 × 140 mm ölçülerindeki IHM-B endüstriyel gövdeye sahiptir. B9 varyantında önceden uygulanmış termal arayüz malzemesi bulunması, modül ile soğutucu arasında kontrollü termal temas kurulmasına yardımcı olur. Bununla birlikte soğutucu yüzeyinin düzgünlüğü ve montaj torkları üretici talimatlarına uygun olmalıdır.

2400 A seviyesindeki akımlar nedeniyle bara yapısı düşük endüktanslı hazırlanmalı; gate sürücüsü, desatürasyon koruması, kısa devre koruması ve aktif sıkıştırma devreleri uygulamaya göre tasarlanmalıdır. Montaj ve devreye alma yalnızca yüksek güçlü sistemlerde deneyimli teknik personel tarafından yapılmalıdır.
