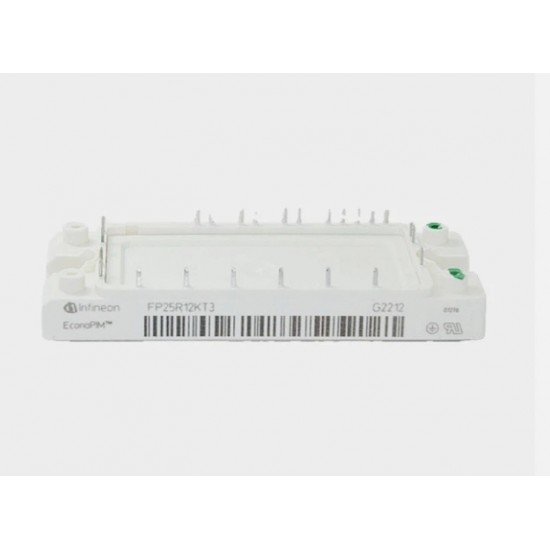

FP25R12KT3, 1200 Volt 25 Amper IGBT Modüller INFINEON

Ürün kodu: FP25R12KT3
Marka: Infineon
Ürün türü: Hızlı anahtarlamalı PIM modülü
Temel değerler: 1200 V, 25 A

Infineon FP25R12KT3, endüstriyel motor sürücülerinde kullanılmak üzere geliştirilmiş 1200 V ve 25 A sınıfında hızlı anahtarlamalı PIM güç modülüdür. Modül içerisinde üç fazlı giriş doğrultucusu, fren kıyıcı IGBT’si ve üç fazlı inverter köprüsü bulunur.

FP25R12KT3’ün PIM yapısı, bir frekans konvertörünün temel güç katını tek gövdede sunar. Üç fazlı doğrultucu şebeke gerilimini DC bara gerilimine çevirirken, inverter köprüsü bu enerjiyi kontrollü üç faz çıkışa dönüştürür. Fren kıyıcı ise motorun yavaşlama sırasında ürettiği enerjiyi haricî fren direncine aktarır.

KT3 varyantı, hızlı anahtarlama davranışının gerekli olduğu uygulamalara yöneliktir. Daha yüksek taşıyıcı frekansı motor sesinin azaltılmasına ve akım dalga şeklinin iyileştirilmesine yardımcı olabilir. Bununla birlikte anahtarlama frekansı yükseldikçe IGBT anahtarlama kayıpları ve soğutma ihtiyacı da artar.

FP25R12KT3; kompakt frekans konvertörleri, servo sürücüler, pompalar, fanlar, tekstil makineleri, paketleme sistemleri ve genel endüstriyel otomasyon uygulamalarında kullanılabilir. Entegre NTC sıcaklık sensörü bulunan varyantlarda kontrol kartı üzerinden termal koruma uygulanabilir.

FP25R12KT3, benzer isimli FP25R12KE3 ile otomatik olarak aynı ürün kabul edilmemelidir. E3 ve T3 teknoloji varyantlarının anahtarlama kayıpları, diyot karakteristikleri ve sürme koşulları farklı olabilir. Değişim yapılırken tam ürün kodu, iç topoloji, terminal sırası ve veri sayfasındaki elektriksel karakteristikler karşılaştırılmalıdır.
