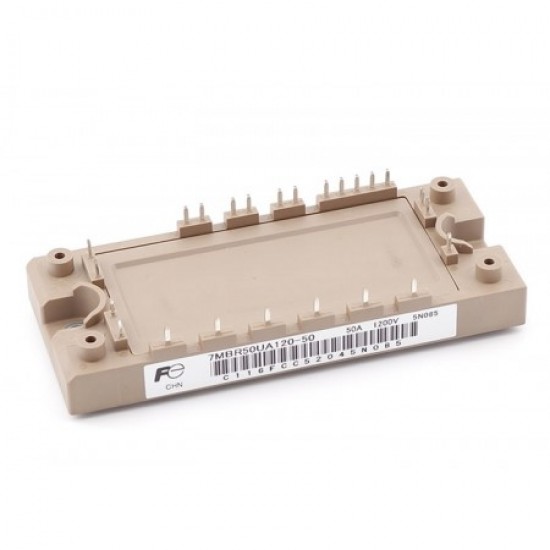

7MBR50UA120-50 Fuji Electric IGBT Modülü

Ürün kodu: 7MBR50UA120-50
Marka: Fuji Electric
Ürün türü: U serisi PIM modülü
Temel değerler: 1200 V, 50 A

Fuji Electric 7MBR50UA120-50, üç fazlı motor sürücüleri ve endüstriyel güç dönüştürücüleri için tasarlanmış 1200 V ve 50 A sınıfında U serisi IGBT modülüdür. Ürün; üç fazlı giriş doğrultucusunu, dinamik fren kıyıcısını ve üç fazlı IGBT inverter köprüsünü tek pakette birleştirir.

Modülün doğrultucu bölümü AC şebeke geriliminden DC bara oluşturur. Üç fazlı inverter köprüsü altı IGBT ve serbest dolaşım diyotlarından meydana gelir. Yedinci IGBT ise fren kıyıcı olarak görev yapar. Bu nedenle ürün bazı kataloglarda yedi anahtarlı veya seven-pack PIM modülü olarak sınıflandırılır.

1200 V gerilim sınıfı, 380–480 V AC şebekeyle çalışan sürücüler için uygun bir gerilim dayanımı sağlar. 50 A akım kapasitesi; soğutucu sıcaklığı, motor yükü ve anahtarlama frekansına bağlı olarak değerlendirilmelidir. Modül için belirtilen maksimum güç kaybı tek başına sistemin sürekli çıkış gücünü göstermez.

7MBR50UA120-50; frekans konvertörleri, servo amplifikatörleri, UPS cihazları, tekstil makineleri, ambalaj sistemleri, pompalar ve fanlarda kullanılabilir. Eski nesil endüstriyel sürücülerin tamirinde özgün pin dizilimini korumak için aynı ürün kodunun tercih edilmesi önemlidir.

Gate sürücüsünde üst ve alt IGBT’lerin aynı anda iletime girmesini engelleyen ölü zaman kullanılmalıdır. Modül montajında termal macun, soğutucu yüzeyi ve sıkma torku kontrol edilmeli; ilk enerjilendirme akım sınırlamalı test düzeneğiyle gerçekleştirilmelidir.
