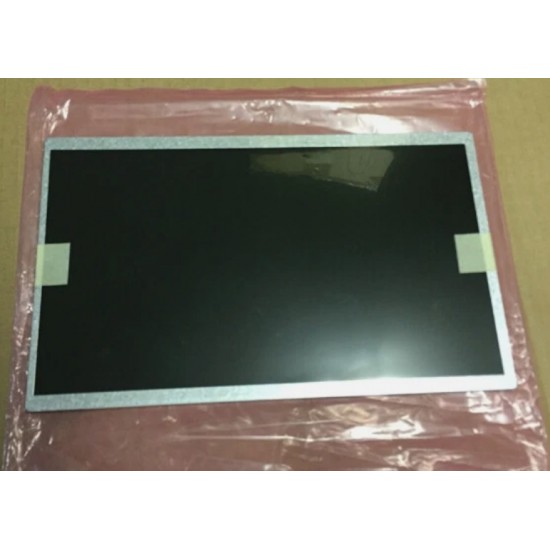

TP700 Comfort LCD 6AV2 124-0GC01-0AX0 LCD

Uyumlu cihaz kodu: 6AV2124-0GC01-0AX0
Uyumlu cihaz: Siemens SIMATIC HMI TP700 Comfort
Ürün türü: 7 inç endüstriyel TFT LCD ekran

TP700 Comfort LCD ekran, Siemens SIMATIC HMI TP700 Comfort 6AV2124-0GC01-0AX0 operatör panelinin görüntüleme bölümünü yenilemek amacıyla kullanılan endüstriyel ekran modülüdür. Kırılmış, kararmış, görüntüsü tamamen kaybolmuş, renkleri bozulmuş veya üzerinde yatay-dikey çizgiler oluşmuş TP700 panellerin onarımında yedek LCD olarak kullanılabilir.

Uyumlu Siemens TP700 Comfort cihazı, 7 inç geniş ekran formatında TFT ekrana sahiptir. Ekran çözünürlüğü 800 × 480 piksel, renk kapasitesi ise 16.777.216 renktir. Bu görüntüleme özellikleri; proses şemalarının, makine durumlarının, alarm mesajlarının, grafiklerin ve kontrol menülerinin ayrıntılı ve renkli biçimde görüntülenmesini sağlar. Ekranda endüstriyel kullanıma uygun LED arka aydınlatma sistemi bulunur.

6AV2124-0GC01-0AX0 referanslı TP700 Comfort panel, dokunmatik kontrollü bir HMI cihazıdır. Panel 24 V DC nominal besleme gerilimiyle çalışır ve 19,2-28,8 V DC aralığını destekler. Cihazda 12 MB kullanılabilir proje belleği bulunur. Haberleşme için PROFINET, endüstriyel Ethernet ve MPI/PROFIBUS DP desteği sunar. Ayrıca RS485, USB ve hafıza kartı bağlantıları mevcuttur. Projelendirme işlemi WinCC Comfort V11 veya desteklenen daha yeni TIA Portal sürümleriyle yapılabilir.

Satışa sunulan parça yalnızca LCD ekran modülüdür. Dokunmatik cam, ön yüz membranı, HMI elektronik kartı, kasa, bağlantı kabloları ve montaj ekipmanları ancak ürün içeriğinde açıkça belirtilmişse pakete dahildir. LCD ekran görüntüyü oluşturur; dokunmatik panel ise kullanıcının komutlarını algılar. Görüntü mevcut olduğu hâlde dokunmatik komutlar çalışmıyorsa LCD yerine dokunmatik yüzey kontrol edilmelidir.

Sipariş öncesinde mevcut LCD’nin arka etiketindeki model ve revizyon bilgileri kontrol edilmelidir. Ekran boyutu, 800 × 480 çözünürlük, bağlantı soketi, şerit kablo yönü, besleme yapısı ve montaj noktaları karşılaştırılmalıdır. Aynı ölçülerdeki LCD ekranların sinyal ve soket yapıları farklı olabilir. Montaj sırasında cihazın enerjisi kesilmeli, ekran yüzeyine baskı uygulanmamalı ve elektrostatik boşalmaya karşı gerekli koruma önlemleri alınmalıdır.
