8906-CCFL-A-A161 LCD 6AV6645-0BB01-0AX0

Ekran kodu: 8906-CCFL-A-A161
Uyumlu cihaz kodu: 6AV6645-0BB01-0AX0
Uyumlu cihaz: Siemens SIMATIC Mobile Panel 177 PN
Ürün türü: 5,7 inç CCFL endüstriyel LCD ekran

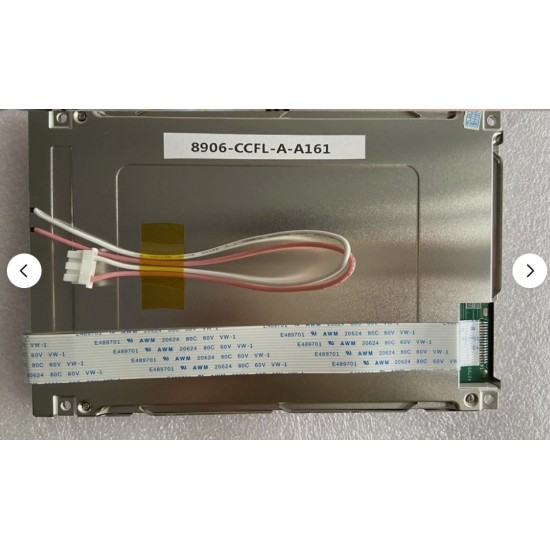

8906-CCFL-A-A161, Siemens SIMATIC Mobile Panel 177 PN 6AV6645-0BB01-0AX0 operatör panelinin görüntüleme bölümünde kullanılabilen 5,7 inç endüstriyel LCD ekran modülüdür. Kırık ekran, görüntü kaybı, yatay veya dikey çizgiler, kararma, renk bozulması ve arka aydınlatma arızası bulunan mobil panellerin onarımında yedek ekran olarak değerlendirilebilir.

LCD modül 5,7 inç ekran boyutuna ve 320 × 240 piksel çözünürlüğe sahiptir. Aktif görüntüleme alanı yaklaşık 115,2 × 86,4 mm, piksel aralığı ise 0,36 × 0,36 mm’dir. RGB dikey şerit renk düzenini kullanan ekran, normalde siyah görüntüleme moduna sahiptir. Arka aydınlatma sistemi CCFL teknolojisiyle çalışır. Bu nedenle sipariş öncesinde panelde kullanılan aydınlatma bağlantısı ve inverter yapısı kontrol edilmelidir.

Uyumlu Siemens Mobile Panel 177 PN, 5,7 inç STN ekran üzerinde 256 renk gösterebilir. Cihaz hem dokunmatik yüzey hem de fiziksel tuşlarla kontrol edilir. Panelde 14 fonksiyon tuşu bulunur ve bunların sekiz tanesi LED göstergelidir. Cihaz yaklaşık 2.048 KB kullanıcı belleğine, bir RS485 bağlantısına ve bir RJ45 Ethernet arayüzüne sahiptir. Çalışma sıcaklığı 0 °C ile 40 °C arasındadır.

8906-CCFL-A-A161 yalnızca LCD görüntü modülüdür. Dokunmatik cam, membran tuş takımı, elektronik kontrol kartı, CCFL inverteri, kasa ve bağlantı kabloları ancak ürün içeriğinde açıkça belirtilmişse pakete dahildir. Ekranda görüntü mevcut fakat dokunmatik komutlar algılanmıyorsa arızanın LCD’den değil dokunmatik katmandan kaynaklanabileceği unutulmamalıdır.

Sipariş öncesinde sökülen ekranın arka etiketindeki 8906-CCFL-A-A161 kodu doğrulanmalıdır. Ekran ölçüsü, çözünürlük, soket yapısı, bağlantı kablosunun yönü, CCFL aydınlatma çıkışı ve mekanik montaj noktaları mevcut parçayla karşılaştırılmalıdır. LCD değişimi sırasında cihaz enerjisiz bırakılmalı, CCFL inverterinde yüksek gerilim bulunabileceği dikkate alınmalı ve elektrostatik boşalmaya karşı gerekli önlemler alınmalıdır.
