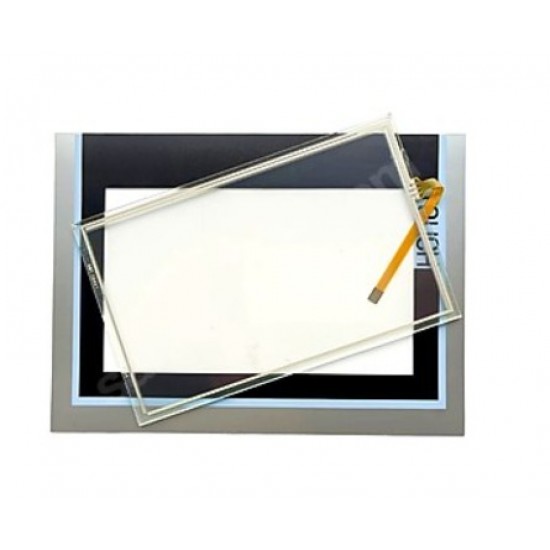

TP700 MEMBRAN+ TOUCH 6AV2124-0GC01-0AX0

Ürün kodu: 6AV2124-0GC01-0AX0
Uyumlu cihaz: Siemens SIMATIC HMI TP700 Comfort
Ürün türü: Dokunmatik panel ve ön yüz membran seti

TP700 membran ve dokunmatik seti, Siemens SIMATIC HMI TP700 Comfort 6AV2124-0GC01-0AX0 operatör panelinin kullanıcı arayüzünü yenilemek için kullanılan yedek parça grubudur. Dokunmatik yüzeyin komutlara tepki vermemesi, yanlış noktaları algılaması, ön yüzeyde çatlak oluşması, membran üzerindeki yazıların silinmesi veya panel yüzeyinin yıpranması durumlarında bakım ve onarım amacıyla kullanılabilir.

Uyumlu Siemens TP700 Comfort cihazında 7 inç geniş ekran TFT panel bulunur. Ekran 800 × 480 piksel çözünürlükte çalışır ve 16.777.216 renk görüntüleyebilir. Panel tamamen dokunmatik kontrol yapısına sahiptir ve fiziksel programlanabilir fonksiyon tuşu içermez. Dokunmatik yedek parça, operatörün ekrandaki menülere, proses değerlerine, alarm ekranlarına ve makine kontrol komutlarına erişmesini sağlayan ön yüz bileşenidir.

TP700 Comfort, 24 V DC nominal gerilimle çalışır ve 19,2-28,8 V DC besleme aralığını destekler. Cihazda 12 MB kullanılabilir proje belleği bulunur. Haberleşme için PROFINET, endüstriyel Ethernet ve MPI/PROFIBUS DP bağlantıları kullanılabilir. Panelde ayrıca RS485, USB ve hafıza kartı bağlantıları yer alır. Projelendirme işlemi WinCC Comfort V11 veya desteklenen daha yeni TIA Portal sürümleriyle gerçekleştirilebilir.

Uyumlu HMI cihazının ön yüzü uygun şekilde monte edildiğinde IP65 koruma sınıfına sahiptir. Çalışma sıcaklığı 0 °C ile 50 °C arasındadır. Cihazın ön ölçüsü yaklaşık 214 × 158 mm’dir. Bu teknik değerler komple TP700 Comfort operatör paneline aittir; membran ve dokunmatik yedek parçanın bağımsız elektriksel özellikleri değildir.

Satış kapsamı membran ve dokunmatik setidir. LCD ekran, HMI elektronik kartı, kasa, bağlantı kabloları ve montaj ekipmanları ancak ayrıca belirtilmişse pakete dahildir. Sipariş öncesinde cihazın arka etiketindeki 6AV2124-0GC01-0AX0 kodu kontrol edilmeli; dokunmatik panelin dış ölçüsü, bağlantı şeridinin yönü ve membran baskısı mevcut parçayla karşılaştırılmalıdır. Montajın deneyimli teknik personel tarafından, cihaz enerjisiz durumdayken ve elektrostatik boşalma önlemleri alınarak yapılması önerilir.
