KTP700 6AV2123-2GB03-0AX0

Ürün kodu: 6AV2123-2GB03-0AX0
Uyumlu cihaz: Siemens SIMATIC HMI KTP700 Basic
Ürün türü: Rezistif dokunmatik panel yedek parçası

KTP700 6AV2123-2GB03-0AX0 dokunmatik panel, Siemens SIMATIC HMI KTP700 Basic operatör panelinin dokunmatik yüzeyini yenilemek amacıyla kullanılan yedek parçadır. Dokunmatik komutların geç algılanması, ekranın belirli bölgelerinin tepki vermemesi, yüzeyde çatlak oluşması veya dokunmatik katmanın tamamen çalışmaması gibi durumlarda mevcut panelin onarımı için değerlendirilebilir.

Uyumlu Siemens KTP700 Basic, 7 inç TFT geniş ekranlı bir HMI panelidir. Ekran, 800 × 480 piksel çözünürlük ve 65.536 renk desteği sunar. Cihaz hem rezistif dokunmatik ekran hem de sekiz adet programlanabilir fonksiyon tuşu üzerinden kontrol edilebilir. Rezistif dokunmatik teknoloji, kullanıcının ekrana parmakla veya uygun bir dokunmatik kalemle basarak komut vermesine imkân tanır.

6AV2123-2GB03-0AX0 referanslı KTP700 Basic panel, 24 V DC nominal besleme gerilimiyle çalışır. İzin verilen besleme aralığı 19,2-28,8 V DC’dir. Cihazda PROFINET haberleşmesi için bir adet endüstriyel Ethernet bağlantısı bulunur. Yaklaşık 10 MB kullanıcı belleğine sahip olan panel, WinCC Basic V13 veya STEP 7 Basic V13 ve üzerindeki uygun yazılım sürümleriyle projelendirilebilir.

Uyumlu cihazın ön yüzü doğru montaj koşullarında IP65, arka bölümü ise IP20 koruma sınıfına sahiptir. Çalışma sıcaklığı 0 °C ile 50 °C arasındadır. Bu değerler komple KTP700 HMI cihazına aittir; satışa sunulan dokunmatik yedek parçanın elektriksel özellikleri olarak değerlendirilmemelidir.

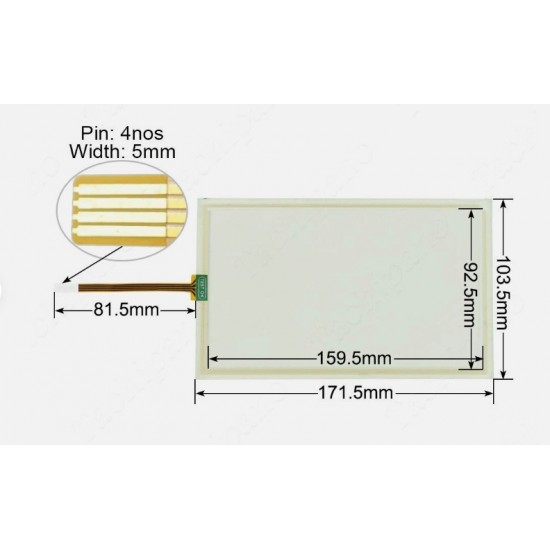

Ürün yalnızca dokunmatik yüzey olarak sunuluyorsa LCD ekran, HMI elektronik kartı, membran tuş takımı, ön çerçeve ve bağlantı aksesuarları pakete dahil değildir. Sipariş vermeden önce cihazın arka etiketindeki 6AV2123-2GB03-0AX0 kodu kontrol edilmelidir. Montaj sırasında dokunmatik panelin bağlantı şeridi, dış ölçüleri, temas noktaları ve panel revizyonu mevcut parçayla karşılaştırılmalıdır. Değişim işleminin cihaz enerjisiz durumdayken, elektrostatik boşalma önlemleri alınarak deneyimli teknik personel tarafından yapılması önerilir.
