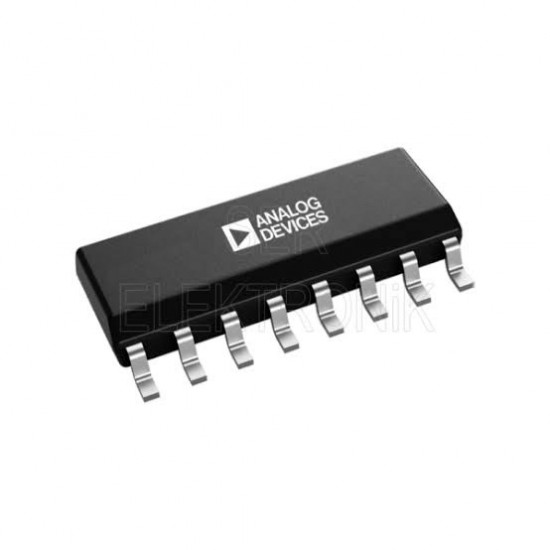

ADM3202ARUZ TSSOP-16 RS-232 Alıcı-Verici

ADM3202ARUZ TSSOP-16 RS-232 Alıcı-Verici

Ürün kodu: ADM3202ARUZ
Üretici: Analog Devices
Ürün tipi: RS-232 transceiver
Paket tipi: TSSOP-16
Kanal yapısı: 2 sürücü ve 2 alıcı
Besleme sınıfı: 3,3 V

ADM3202ARUZ, düşük gerilimli UART sinyalleri ile RS-232 haberleşme seviyeleri arasında dönüşüm yapmak için kullanılan iki kanallı alıcı-verici entegresidir. Entegre içerisinde iki RS-232 hat sürücüsü ve iki RS-232 hat alıcısı bulunur. Böylece TX, RX ve donanım kontrol sinyallerinin kullanıldığı seri iletişim bağlantıları kompakt bir devreyle gerçekleştirilebilir.

Mikrodenetleyici ve işlemci UART çıkışları doğrudan RS-232 portuna bağlanamaz. Bunun nedeni lojik gerilim seviyeleri ve sinyal polaritesinin RS-232 standardından farklı olmasıdır. ADM3202ARUZ, lojik taraftaki sinyalleri RS-232 seviyelerine; bağlantı noktasından gelen RS-232 sinyallerini ise kontrol devresinin değerlendirebileceği lojik seviyelere dönüştürür.

Dahili şarj pompası devresi, gerekli pozitif ve negatif RS-232 gerilimlerini tek bir düşük gerilim beslemesinden üretmeye yardımcı olur. Şarj pompasının çalışması için üretici tarafından belirtilen değerlerde harici kapasitörler kullanılması gerekir. Yanlış kapasite değeri veya uygun olmayan PCB yerleşimi, özellikle yüksek veri hızlarında iletişim problemlerine neden olabilir.

ADM3202ARUZ; endüstriyel bilgisayarlar, operatör panelleri, PLC programlama portları, barkod okuyucular, ölçüm cihazları ve servis bağlantılarında kullanılabilir. TSSOP-16 paketi yüzey montajlı ve alan kısıtlı kart tasarımlarına uygundur. Değişim işleminde 3,3 V çalışma uyumluluğu, veri hızı, harici kapasitör değerleri, pin dizilimi ve paket tipi doğrulanmalıdır. “RUZ” uzantısı dikkate alınmalı ve yalnızca ADM3202 temel adıyla parça seçilmemelidir.
